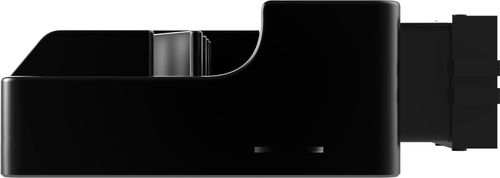

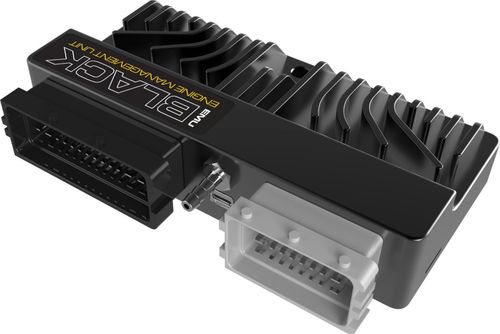

Ecumaster EMU BLACK

Ecumaster EMU BLACK to najlepszy w swojej klasie uniwersalny komputer sterującym pracą silnika o zapłonie iskrowym, zaprojektowany do pracy z najbardziej zaawansowanymi i złożonymi z obecnie dostępnych silników. Jest to następca naszego sprawdzonego systemu Ecumaster EMU. Głównym zastosowaniem produktu są zmodyfikowane samochody wyścigowe, samochody drogowe, motocykle, łodzie, i stacjonarne aplikacje. EMU Black posiada bardziej wyrafinowane strategie drive-by-wire zapewniające szeroki zakres kontroli przepustnicy wraz z zaawansowanym algorytmem wiarygodności (usterki/błędu) kontroli bezpieczeństwa. Możliwości systemu wzrosną w czasie ze względu na łatwość modernizacji (bezpłatnie) firmware'u (np. nowe strategie, patern'y zapłonowe, strumienie danych CAN-Bus). Cechy urządzenia: OGÓLNE:

• Zakres temperatury pracy: AECQ100 GRADE2 (-40 to +105˚C)
• Ochrona przez złym podpięciem zasilania: TAK (wbudowana)
• Zakres pracy napięciowej: 6-22V (odporność na stany przejściowe, zgodnie z ISO 7637)
• Obudowa: IP 65, wykonana z aluminium w technologii CNC wg projektu Ecumaster
• Rozmiary(mm), waga(g): 150x72x31, 390
• Rodzaje złącz: 1x24, 1x39 FCI w specyfikacji Automotive
• Komunikacja PC: USB (poprzez klienta PC Windows), serial, CAN-Bus

WYJŚCIA:

• wtryskiwaczy: 8 (zabezpieczone 5A, low side)
• zapłonowe: 6 (zabezpieczone 15A, (obsługa cewek pasywnych i aktywnych)
• Aux: 6 (zabezpieczone 5A, low side)
• Aux: 'Full bridge' do 7A, mogą zostać użyte jako oddzielne wyjścia lub 2 x H-Bridges
• WBO heater: Zabezpieczone do 5A (low side)

WEJŚCIA:

• 9 wejść analogowych o rozdzielczości 10Bits, 0-5V (zabezpieczone)
• 2 wejścia EGT (termopary typu K)
• 2 wejścia czujników spalania stukowego
• Sonda Lambda: LSU 4.2, LSU 4.9 lub sonda wąskopasmowa
• 3 wejścia zapłonowe (primary, 2x wałków) Hall/VR (definiowane w oprogramowaniu)
• 1 wejście czujnika prędkości pojazdu (Hall/VR)
• 1 wejście czujnika Flex Fuel
• 3 wejścia przełączników (przełączane do masy)

OBSŁUGIWANE CZUJNIKI:

• Temperatury: IAT, CLT, Oil temp., AC evap temp.
• Ciśnienia: oleju, paliwa (zdefiniowane charakterystyki), ciśnienia klimatyzacji
• Lambda: LSU 4.2(wbudowany kontroler), 4.9(wbudowany kontroler), sonda wąskopasmowa lub zewnętrzny kontroler szerokopasmowy
• Prędkości: czujnik prędkości pojazdu (VR/HALL), Gear sensor (czujnik bądź kalkulacja)

ZAPŁON:

• Wyjścia zapłonowe: 6 (dla cewek pasywnych i aktywnych - definiowalne w oprogramowaniu)
• Wspomagane triggery: N-1, N-2, N-3, N+1, Multitooth, Subaru triggers, Nissan trigger, Lotus Elise, Audi trigger, Renault Clio Wiliams/Alpine, Colt 1.5CZT
• Tabela kąta zapłonu: 2 tabele 16x20 (Obciążenie x obroty), rozdzielczość 0.5 stopnia
• Korekta zapłonu na cylinder: Tak
• Korekcja czasu ładowania cewki w zależności od napięcia ładowania: TAK, zdefiniowane w kliencie popularne cewki
• Korekcje dodatkowe : CLT, IAT, TPS vs MAP, Nitrous, Idle, Knock sensor, LC, Pit limiter, ALS, Flat shift, Timers, Acc. enrichment

PALIWO:

• Wtryskiwacze: Do 8 wysoko-opornościowych wtryskiwaczy (w pełnej sekwencji)
• Regulacja kąta wtrysku: 0-720 stopni
• Korekcja w zależności od napięcia ładowania: TAK, zdefiniowane w kliencie popularne rodzaje wtryskiwaczy
• Strategie paliwowe: VE bazujące na algorytmie "speed density", algorytm "Alpha N"
• Air charge temp.: Bazujące na IAT oraz CLT
• Mapy VE: dwie 16x20 (Load x RPM), dokładność 0.1%
• Individual cylinder trim: Tak
• Staged injection: Tak
• Korekcje dodatkowe: Oxygen sensor corrections, EGT correction (per cylinder), BARO, TPS vs MAP, TPS vs RPM, Warmup, Nitrous, LC, ALS, ASE, Fuel pressure, Knock
• Lambda bazująca na korekcji czasu rzeczywistego : Przy użyciu mapy Lambda/AFR target

KNOCK SENSING:

• Kanały: 2
• Zakres częstotliwości: 1-20kHz, 3rd order AAF
• Próbkowanie: Ignition event driven, knock window
• Definiowalne zdarzenia: opóźnienie zapłonu, wzbogacenie mieszanki, wskaźnik na desce rozdzielczej

ZMIENNE FAZY ROZRZĄDU:

• Supportowane systemy: VVTi, MiVec, VANOS, podwójny Vanos
• Liczba wałków: 2
• Strategie kontroli: PID bazująca na closed loop, mapa 'CAM angle target' (12x12)

KONTROLA WOLNYCH OBROTÓW:

• Typy kontroli: solenoidy PWM (2,3 przewodowe), 'drive-by-wire', silniki krokowe (bi oraz unipolarne), ignition cut, fuel cut
• Strategie kontroli: Open/Close loop, kontrola konta wyprzedzenia zaplonu
• Korekcje VE: Yes, dla Alpha-N
• Korekcje: po obciążeniu (sprzęgłem klimatyzacji, wiatrakami chłodnicy), lub definiowalne z wejść analogowych

DRIVE-BY-WIRE:

• Strategie kontroli: Zaawansowany algorytm PID 3D + kompensacja tarcia statycznego
• Supportowane e-przepustnice: Wszystkie z silnikiem prądu stałego oraz z obciążeniem mniejszym niż 6,5A, zaimplementowane w oprogramowaniu 28 popularnych E-przepustnic
• 'PPS to throttle position characteristic': Mapy 3D
• BLIP support: Tak
• ALS support: Tak

KONTROLA TRAKCJI:

• Strategie: Delta RPM, kompensacja danego biegu
• Redukcja momentu obrotowego: wycinanie zapłonu przy użyciu mapy 3D (16x20)
• Kontrola czułości: przy pomocy 10 pozycyjnego rotary switch

BOOST CONTROLL:

• 'Boost ref' oraz 'target-tables': 2 zestawy map 10x10 (TPS vs RPM)
• Strategie kontroli: Open/Closed loop (PID based)
• Korekcje: Gear, VSS, IAT, EGT

CAN BUS:

• CAN standard: 2.0A 125, 250, 500, 1000 kBps
• Supportowane wyświetlacze CAN: ECUMASTER, Motec M800 Set 1, Haltech E8 E11v2, Pectel SQ 6, AEM
• Supportowane strumenie OEM_CAN: BMW E46, Citroen C2, Mazda RX8, Ford ST, Polaris RZR, Mini Cooper R53, Fiat 500, Renault Clio, Lotus, Ford Fiesta, Ford ST, EVO X (AYC support) i wiele innych...

OCHRONA SILNIKA:

• Lambda guard: ochrona silnika przed stanem ubogiej mieszanki w skali redukcji ciśnienia doładowania, wzbogacenie mieszanki, częściowe domykanie przepustnicy
• Definiowane wartości krytycznych dla czujników: Tak
• Wyświetlanie błędu lub wartości krytycznej: Tak (definiowalne przez użytkownika)
• Ochrona przegrzania silnika: Tak (OLT oraz CLT), definiowalne przez użytkownika, RPM limit
• Ochrona niskiego ciśnienia oleju: Tak, definiowalne przez użytkownika, wyłączenie silnika w razie potrzeby
• Ochrona niskiego ciśnienia paliwa: Tak, kompensacja dawki paliwa, RPM limit, wyłączenie silnika w razie potrzeby
• Ochrona wysokiej temperatury spalin: Alarm, per cylinder fuel trim, boost limit

FLEX FUEL:

• Pomiar zawartości ethanolu: Tak
• Kontrola temperatury paliwa: Tak
• Blendowanie między mapami: VE, IGN, Lambda/AFR, Boost, Cranking fuel, ASE, Warmup
• Temperatura paliwa/korekcja PWM: Tak

SPORT:

• ALS: 2 niezależne ustawienia ALS, DBW support
• Shift light: dla każdego biegu
• Launch control: Tak
• Gear cut: Tak (Open loop), DBW blip supported source: Switch, load cell, CAN
• Pit limiter: Tak
• Rolling anti lag: Tak

INNE:

• Użycie niewykorzystanych wyjść wtryskiwaczy jako Aux: Tak
• Funkcje dla wyjść: pompa paliwa, wiatraki chłodnicy, wyjścia parametryczne, kontrola systemu podtlenku azotu, mapy wyjść PWM 3D, kontrola sprzęgła klimatyzacji, kontrola przekaźnika głównego, prędkościomierz, obrotomierz i inne...
• Ochrona hasłem: Tak, 2 poziomy kontroli
• Timers: Fuel, Ignition, Boost, timers controlled by virtual outputs
• Supportowane wyświetlacze w protokole serial: AIM, RaceTechnology
• Autotune: Tak
• Wbudowany oscyloskop: Tak
• Logowanie: Logowanie w czasie rzeczywistym na komputer PC, Logowanie na zewnętrzne logery w protokole serial lub CAN (np. EDL-1 Ecumaster Data Logger)

Kod produktu: EM-EC-007
