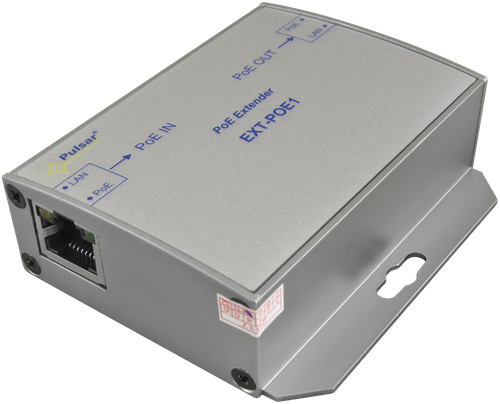

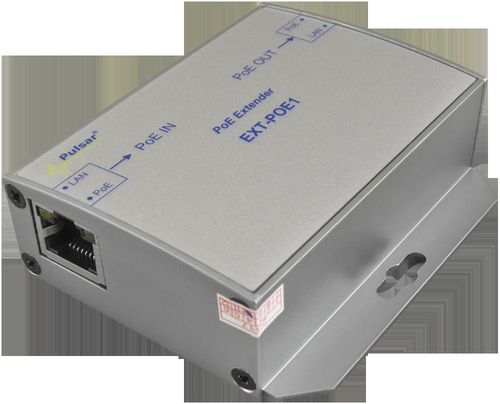

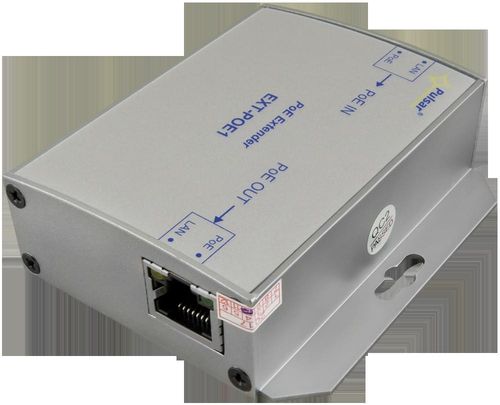

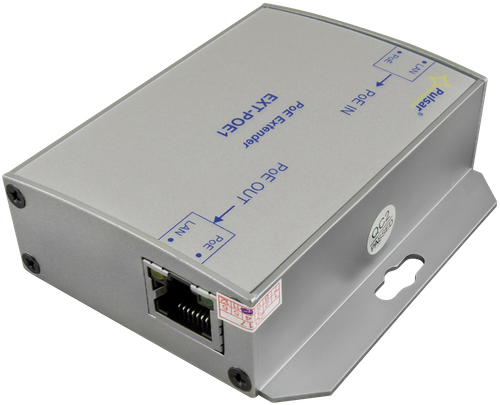

EXTENDER POE PULSAR EXT-POE1 DO 1 KAMERY IP

EXTENDER POE PULSAR EXT-POE1 DO 1 KAMERY IP

Najważniejsze cechy

• Zastosowanie: Zwiększa zasięg danych Ethernet o kolejne 100m
• Wejście PoE: PoE IN - zgodne z IEEE802.3af/at
• Wyjścia PoE: PoE OUT - zgodne z IEEE802.3af
• Prąd wyjściowy PoE OUT: 0,3A/port
• Zabezpieczenia: OLP, SCP*
• Wymiary: L=81 W=77 H=26 [+/- 2mm]
• Montaż: wkręty montażowe
• Gwarancja: 2 lata
• Uwagi:
• przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s

Przeznaczenie

Extender EXT-POE1 to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danychEthernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender jest zasilany ze switcha PoE lub innegourządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściuPoE OUT, do którego należy podłączyć kamerę lub inne urządzenia IP zgodne ze standardem IEEE802.3af.Maksymalny prąd obciążenia wynosi 0,3A. Do przesyłu zasilania na porcie PoE OUT, wykorzystane są pary 4/5 (+)7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywasię z wykorzystaniem pary 1/2 i 3/6).

Schemat podłączenia

Specyfikacja techniczna

• Zasilanie: Zgodne z 802.3af/at (44÷57VDC)
• Pobór prądu przez układy modułu: <30mA
• Moc modułu: 15,4W max.
• Napięcie wyjściowe: Zgodne z 802.3af
• Prąd wyjściowy: 0,3 A
• Wejściowe pary zasilające: PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
• Wyjściowe pary zasilające: PoE OUT1/2 4/5 (+) 7/8 (-)
• Zabezpieczenie przeciążeniowe: OLP
• Zabezpieczenie przeciwzwarciowe: SCP 150% ÷ 200% znamionowego prądu wyjściowego, automatyczny powrót
• Optyczna sygnalizacja pracy: Dioda LED LAN (żółta) – stan połączenia sieci LAN
• Dioda LED PoE: (zielona) – obecność napięcia na wej/wyj. zasilania
• Warunki pracy: II klasa środowiskowa, -10ºC÷40ºC
• Wymiary LxWxH): 81 x 77 x 26 [+/- 2mm]
• Mocowanie: Wkręty montażowe x2 (otwory Ø 6mm)
• Złącza: wej/wyj. PoE RJ45 8P8C
• Waga netto/brutto: 0,11kg / 0,15kg
• Temperatura składowania: -20ºC...+60ºC
• Deklaracje, gwarancja CE: RoHS, 2 lata
