HEF4017BE CD4017B 4017 SO-16 Oryginał TI

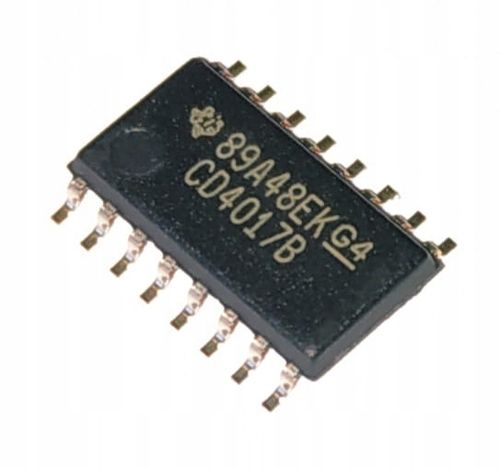

Nowe oryginalne układy CD4017BNSR producenta Texas Instruments

(CD4017BNSR) Licznik/dekoder binarny

Licznik Johnsona posiadające odpowiednio 10 dekodowanych wyjść. Wejścia obejmują sygnał CLOCK, RESET i CLOCK INHIBIT. Działanie wyzwalacza Schmitta w obwodzie wejściowym CLOCK zapewnia kształtowanie impulsu, które umożliwia nieograniczone czasy narastania i opadania impulsu wejściowego zegara. Liczniki te są wyprzedzone o jedno zliczenie przy dodatnim przejściu sygnału zegara, jeśli sygnał CLOCK INHIBIT jest niski. Przesunięcie licznika przez linię zegarową jest wstrzymywane, gdy sygnał CLOCK INHIBIT jest wysoki. Wysoki sygnał RESET zeruje licznik do zera. Użycie konfiguracji licznika Johnsona umożliwia szybkie działanie, 2-wejściowe bramkowanie dekodowania i dekodowane wyjścia bez impulsów. Zapewniona jest bramka przeciwblokująca, zapewniając w ten sposób prawidłową kolejność zliczania. Dekodowane dane wyjściowe są zwykle niskie i osiągają wysokie wartości tylko w odpowiedniej dekodowanej szczelinie czasowej. Każde dekodowane wyjście pozostaje na wysokim poziomie przez jeden pełny cykl zegara. Sygnał CARRY-OUT kończy się cyklem co 10 cykli wejścia zegara w CD4017B i jest używany do taktowania następnego urządzenia w łańcuchu zliczania wielu urządzeń. CD4017B jest dostarczane w 16-odprowadzeniowych małych obudowach (przyrostek NSR).

Parametry Techniczne:

Obudowa SO-16 (NSR)

Liczba Pinów 16

Funkcja Licznik Bity (#) 4

Rodzina technologii CD4000

Napięcie zasilania (Min)  3V

Napięcie zasilania (Max)  18V

Typ wejścia Standardowy CMOS

Typ wyjścia Push-Pull

Cechy:

- Wyjścia zbalansowane

- Standardowa prędkość (tpd > 50ns),

- Dodatni wejście diody zaciskowej
