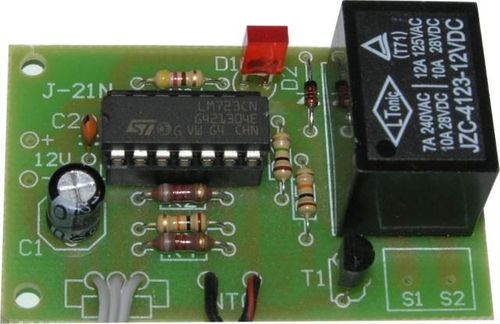

J-21 Elektroniczny termostat - KIT

Opis:

Urządzenie niezbędne w fotografii, pracowni chemicznej, do akwarium, wszędzie tam, gdzie niezbędne jest utrzymanie stałej, określonej temperatury. Prosta i niezawodna konstrukcja pozwala na utrzymanie temperatury w zakresie 18-35 °C, grzałkami o mocy do 600W. W skład zestawu wchodzi termistor oraz przekaźnik o obciążalności styków 3A. Układ wymaga zastosowania zasilacza 12V. Wymiary płytki 55x35mm.

Termostat J-21 służy do sterowania ogrzewaniem, włączania i  wyłączania grzejnika elektrycznego. Układ szczególnie nadaje się do zastosowania w fotografii, do sterowania grzałką w akwarium, lakiernictwie, itp. Podstawowy zestaw elementów pozwala zbudować termostat zasilany napięciem stałym 12V, zdolny sterować obciążeniem o mocy 600W z sieci 230V. Potencjometr P1 służy do oustawiania temperatury w zakresie 18-35 C. Zakres ten można dowolnie regulować zmieniając wartość rezystorów R2 i R4. Termostat należy wyskalować używając dowolnego termometru, umieszczonego w tych samych co czujnik warunkach. Układ termostatu działa tak, że styki przekaźnika PK-1 są zwarte do momentu przekroczenia progu temperatury nastawionego potencjometrem P1 (świeci się także dioda D1 sygnalizująca załączenie grzejnika). Czujnik temperaturytermistor NTC najwygodniej jest zatopić w odcinku rurki termokurczliwej, tak aby wyprowadzenia czujnika nie miały kontaktu z ogrzewaną cieczą. Termostat należy zasilać z zasilacza 12V/min.100mA.

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Instrukcja do J-21
