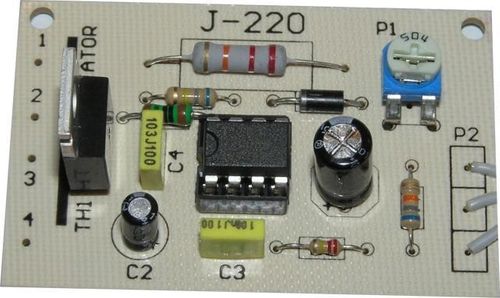

J-220 Regulator obrotów silnika 230V - KIT

Regulator obrotów silnika - zestaw do montażu - J220

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Opis:

Urządzenie umożliwia płynną regulację obrotów silników komutatorowych zasilanych z sieci 220V. Posiada funkcję miękkiego startu. Do budowy regulatora zastosowano specjalizowany układ U2008. Zastosowany w zestawie triak umożliwia sterowanie silników do 400W.Wymiary płytki 60x40mm.

Do budowy regulatora zastosowano specjalistyczny układ scalony firmy TELEFUNKEN U2008. Układ przeznaczony jest do regulacji obrotów silników komutatorowych zasilanych z sieci 230V. Działa prawidłowo z urządzeniami stosowanymi w elektronarzędziach (wiertarkach, piłach skokowych, wyrzynarkach). Doskonale współpracuje także z silnikami od odkurzaczy, pozwalając na regulację ich ciągu. Wbudowany układ ,,miękkiego startu'' znacznie zwiększa żywotność silników. Układ można także Stosować do fazowej regulacji mocy żarówek i grzejników. Prawidłowo zmontowany układ działa od razu. Jedyną regulacją jaką należy przeprowadzić jest ustawienie potencjometru P1 w takim położeniu, aby w jednym ze skrajnych położeń potencjometru P2 uzyskać minimalne obroty silnika. Rezystor R1 należy wlutować kilka centymetrów nad płytką w celu lepszego odprowadzania ciepła. Przy współpracy z niewielkimi obciążeniami triak może pracować bez radiatora. Stosując obciążenie powyżej 200W, należy wyposażyć go w radiator o powierzchni kilku centymetrów kwadratowych.

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Instrukcja do J-220
