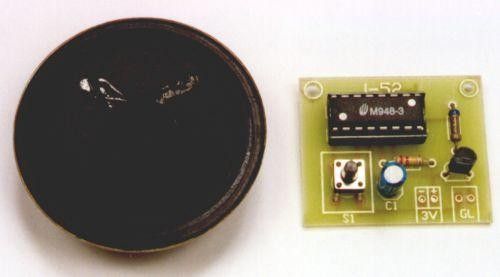

J-52 Pozytywka - KIT

Pozytywka - zestaw do montażu - J-052

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Opis:

Bardzo prosty układ, o minimalnej ilości elementów, posiadający wzmacniacz małej częstotliwości. Wykorzystano w nim układ scalony, który zawiera z swej strukturze pamięć ROM, w której zapisanych jest 16 melodii. W skład zestawu wchodzi głośnik. Zasilanie 1,5-3V. Wymiary płytki 40x30mm.

Do budowy pozytywki użyto układu scalonego M948D-3. Układ ten zawiera w swojej strukturze pamięć ROM, w której zapisane są melodie, układy regulacji obwiedni dźwięku, układ sterowania. Jedynym elementem zewnętrznym jest rezystor decydujący o częstotliwości wewnętrznego oscylatora.  Do sterowania głośniczka zastosowano dodatkowy tranzystor T1. Przycisk S1 służy do wyzwalania pozytywki. Każde kolejne jego przyciśnięcie pozwala na odtworzenie następnej melodii. Układ scalony należy umieścić w podstawce, gdyż jest on wrażliwy na ładunki elektrostatyczne. Ważne jest także, aby nie przekraczać dopuszczalnego napięcia zasilania (3V).

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Instrukcja do J-52
