J-67 Wzmacniacz 2W - KIT

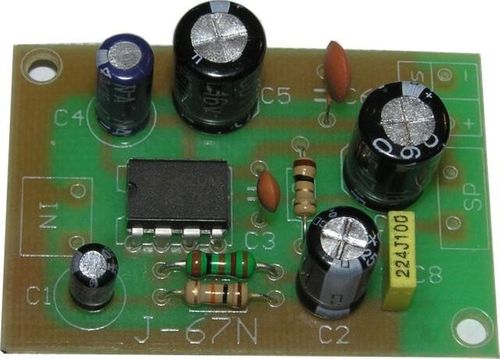

Wzmacniacz 2W - zestaw do montażu - J-067N

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Opis:

Wzmacniacz przeznaczony jest do współpracy z odbiornikami radiowymi, pozytywkami, generatorami dźwięków, oraz w serwisie RTV w celu zastąpienia trudno dostępnych lub drogich wzmacniaczy scalonych. Do budowy wzmacniacza zastosowano układ TBA820M. Zasilanie 3-16V. Wymiary płytki 45x31mm.

Wzmacniacz przeznaczony jest do współpracy z odbiornikami radiowymi, pozytywkami, generatorami dźwięków, oraz w serwisie RTV w celu zastąpienia trudno dostępnych lub drogich wzmacniaczy scalonych. Do budowy wzmacniacza zastosowano układ TBA820M. Wzmocnienie napięciowe można zmieniać dobierając wartość rezystora R2. Dla 33W wynosi ono 45dB, dla 120W - 34dB. Maksymalną moc wyjściową 2W można uzyskać przy zasilaniu układu napięciem 16V i stosując głośnik o R = 8 W . L W przypadku wzbudzania się wzmacniacza należy zwiększyć wartość kondensatora C3.

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Instrukcja do J-67
