J-73 Miniaturowy nadajnik UKF - KIT

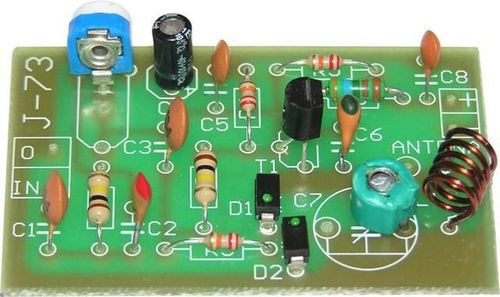

Miniaturowy nadajnik UKF - zestaw do montażu - J-073

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Opis:

Nadajnik o zasięgu kilkunastu metrów pracujący z modulacją częstotliwości. Może współpracować np. z telewizorem umożliwiając odsłuch na dowolnym odbiorniku z zakresem UKF 66-73 MHz znajdującym się w innym pomieszczeniu. Zasilanie 4.5-9V. Wymiary płytki 50x30mm.

Nadajnik UKF może służyć do bezprzewodowego słuchania fonii TV , wykorzystując odbiornik FM wbudowany w słuchawki , lub inny z zakresem fal 66-73 MHz. Zasięg nadajnika wynosi od kilku do kilkudziesięciu metrów i zależy od napięcia zasilania i dokładności zestrojenia obwodu L1,C7. Sygnał m.cz. dostarczony do nadajnika może być pobierany ze złącza SCART lub gniazda AUDIO IN w odbiorniku TV. Nadajnik można również sterować np. z walkmana lub odtwarzacza CD. Generator w.cz z tranzystorem T1 pracuje w układzie Colpitsa. Częstotliwość jego pracy określają elementy L1,C7,D1,D2. Cewka L1 jest cewką powietrzną. Jej dokładne wymiary podane są na rysunku. Nadajnik zasilamy z baterii 4,5 lub 9V. Zasilanie sieciowe jest trochę kłopotliwe ze względu na mogący wystąpić przydźwięk w odbiorniku. Montaż nadajnika należy rozpocząć od wlutowania elementów najniższych. Trymer C7 należy lutować ostrożnie , aby nie uszkodzić jego foliowych przekładek. Cewkę L1 nawijamy na wiertle o średnicy 5mm. Długość uzwojenia ok.10mm. W miejsce oznaczone literką A należy wlutować odcinek drutu długości ok.15cm, spełniającego rolę anteny. Do wejścia nadajnika podłączamy sygnał m.cz. np. z telewizora. Odbiornik z włączonym zakresem UKF ustawiamy w odległości ok. 1,5metra od nadajnika. Pokręcamy gałką strojenia odbiornika próbując odebrać nadawany sygnał. Jeżeli się to nie uda należy delikatnie ścisnąć lub rozciągnąć cewkę L1 i próbując odebrać nadawany sygnał. W wypadku kiedy odebrany sygnał znajduje się w miejscu gdzie pracuje stacja radiowa, ustawiamy odbiornik poza jej zakresem i posługując się plastikowym (koniecznie) wkrętakiem pokręcamy trymerem C7 aż do momentu odebrania nadawanego sygnału. Następnie odsuwamy odbiornik od nadajnika na większą odległość i korygujemy ustawienie trymera C7. W przypadku silnego zniekształcenia sygnału należy zmniejszyć głębokość modulacji potencjometrem P1. Opisane czynności powtarzamy do uzyskania czystego, pozbawionego zniekształceń dźwięku w odbiorniku. W czasie strojenia nadajnika może się zdarzyć, że odbierany sygnał będzie się pojawiał w kilku miejscach na skali odbiornika. Należy wówczas ponowić strojenie, gdyż znaczy to iż nie odbieramy „czystej” fali nośnej, lecz jej harmoniczne. Uwaga ! W czasie strojenia i pracy nadajnika nie należy dotykać anteny.

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Instrukcja do J-73
