Manipulator dotykowy ROPAM TPR-1F-O dla systemu OptimaGSM

MANIPULATOR DOTYKOWY
ROPAM TPR-1F-O
DLA SYSTEMU OPTIMAGSM

OPIS

Panel dotykowy TPR-xx to nowoczesny element sterowania i kontroli systemu alarmowego. Centrala alarmowa OptimaGSM wraz z panelem dotykowym TPR-xx i pozostałymi dedykowanymi urządzeniami to nowoczesna konstrukcja. Wbudowany komunikator GSM pozwala na bezpośrednie przesyłanie informacji na telefony użytkowników i/lub stacji monitorowania. Ponadto zintegrowane komunikacja GSM pozwala na zdalne sterowanie systemem poprzez SMS a wyjścia SMS/CLIP.Centrala OptimaGSM wyposażona jest w wiele automatycznych funkcji kontrolujących stan systemu.

Dodatkowe urządzenia, które rozszerzają właściwości systemu to:

• panel dotykowy TPR-xx, nowoczesna klawiatura do kontroli systemu w wersji natynkowej TPR-1, TPR-2x i podtynkowej TPR-1F,
• moduł FGR-4 do przesyłania wiadomości MMS/E-MAIL ze zdjeciami z kamer przemysłowych (weryfikacja wizualna),
• syntezer mowy VSR-2, pozwalający na przesłanie 16 komunikatów głosowych (VOICE),
• syntezer mowy VSR-1, pozwalający na przesłanie komunikatu głosowego (VOICE),
• moduł audio AMR-1 (mikrofon), pozwalający na podsłuch obiektu (weryfikacja audio),
• czujniki temperatury TSR-1, służące do kontroli temperatury i funkcji termostatu,
• zasilacz systemowy z wbudowanym sterownikiem radiowym PSR-RF, pozwala na sterowanie czuwaniem systemu poprzez piloty radiowe,
• bramka VAR-1 KENWEI, pozwalająca na integracje z wideodomofonem i dwukierunkowa komunikacja audio (bramofon-komórka) i transmisje MMS-ów ze zdjęciami z kamery.

PODSTAWOWE WŁAŚCIWOŚCI

• wydajny i energooszczędny procesor ARM Cortex™-M3, 32-bitowy
• wbudowany stabilny i wydajny system czasu rzeczywistego RTOS
• kolorowy wyświetlacz 3,5” TFT LCD, 65 tys. kolorów
• panel dotykowy „TouchPanel”, bez mechanicznych styków

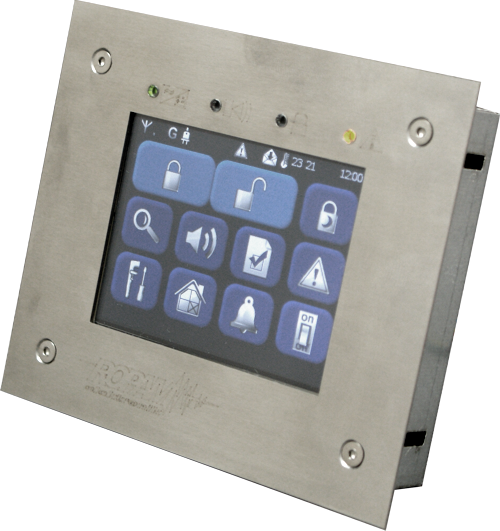

• interaktywne graficzne menu z piktogramy (ikony)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• intuicyjne kontrola i sterowanie systemem
• sterowanie wyjściami modułu
• szybkie sterowanie wyjściem przekaźnikowym w panelu
• diody LED statusu systemu
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcja kalendarza i zegara
• wbudowany czujnik temperatury
• dwa wejścia alarmowe
• magistrala EIA 485 protokół RopamNET
• lokalny port RS232TTL
• funkcja uaktualnienia oprogramowania
• estetyczna i solidna obudowa z matowej stali nierdzewnej „INOX”
• wersja obudowy natynkowa i podtynkowa
• wysoka trwałość panelu dotykowego: ok. 2,5 mln dotknięć każdego punktu znormalizowanym stylusem
• zabezpieczenie antysabotażowe obudowy
• rozłączne listwy zaciskowe
• rejestracja historii temperatury z dwóch czujników i wejścia analogowego na karcie SD (montaż wewnątrz obudowy)

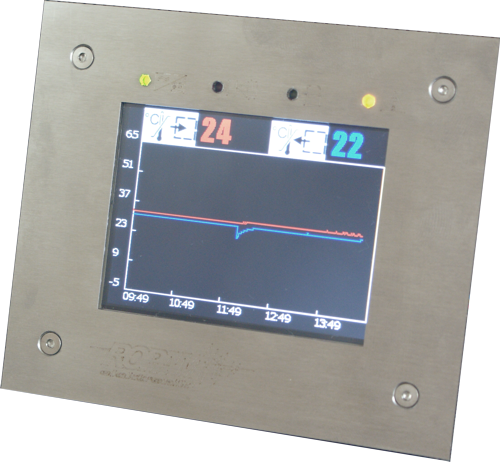

• histogram temperatury T1 i T2 w menu stanu systemu
• obsługa karty SD: plan budynku (tablica synoptyczna) oraz cyfrowa ramka zdjęć
• regulacja jasności wyświetlacza TFT w trybie wygaszacza ekranu
• estetyczna i solidna obudowa podtynkowa obudowa, panel przedni wykonany z matowej stali nierdzewnej „INOX”, montowany czterema śrubami do podstawy montażowej

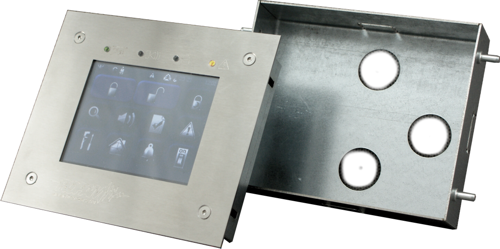

Modułowa konstrukcja obudowy:

• puszka montażowa (do stałego osadzenia w podłożu, ścianie)
• podstawa montażowa (do montażu PCB)
• panel przedni ze stali nierdzewnej
• regulacja podstawy montażowej (panelu przedniego) względem puszki montażowej (płaszczyzna ściany)
• wymiary [mm](WxHxD):
• puszka montażowa: 115 (134)x95 x30
• podstawa montażowa: 111x92x24
• panel przedni: 122x105x1
• klasa środowiskowa: II (T:-10°C...+55°C/RH:20%...90%, bez kondensacji)
• trwałość panelu dotykowego: ok. 2,5 mln dotknięć każdego punktu znormalizowanym stylusem @150g
• zabezpieczenie antysabotażowe obudowy
• rozłączne listwy zaciskowe
• współpraca z centralami NeoGSM/NEO i przyszłymi produktami

PRZEZNACZENIE

System alarmowy zbudowany w oparciu o centrale alarmowe serii NeoGSM, NEO, panele dotykowe TPR-1x/TPR-2x inne urządzenia dodatkowe to idealne rozwiązanie dla obiektów mieszkalnych i małych obiektów komercyjnych. Nowoczesna stylistyka, sprawdzona technologia panelu dotykowego z efektownym kolorowym wyświetlaczem LCD doskonale nadaje sie do komponowania w większości wnętrz i pomieszczeń. Intuicyjny i przejrzysty interfejs, powoduje że sterowanie systemem alarmowym nigdy nie było tak proste jak z panelami TPR-xx. Panel dotykowy w połączeniu z centralami pozwala na zbudowanie w pełni funkcjonalnego systemu alarmowego.System alarmowy OptimaGSM oparty o cztery panele, ekspandery wejść/wyjść oferuje zasobyi: 8-32 wejść, 8-32 wyjść, cztery strefy z czuwaniem nocnym oraz z wbudowana komunikacja i sterowanie GSM. Centrala OptimaGSM pozwala ponadto na stworzenie aplikacji automatyki domowej z wykorzystaniem technologii SmartPLC - komunikacja po kablach energetycznych ze zdalna kontrola poprzez SMS/CLIP. Elastyczne funkcje pozwalają ponadto na stosowanie w systemach, w których wykorzystuje się kontrole sygnałów binarnych, temperaturę, wymagana jest weryfikacja wizualna a przesyłanie informacji opiera się na SMS, VOICE, MMS, e-mail.
