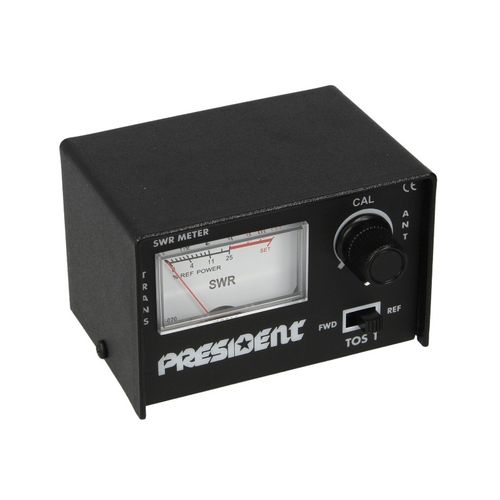

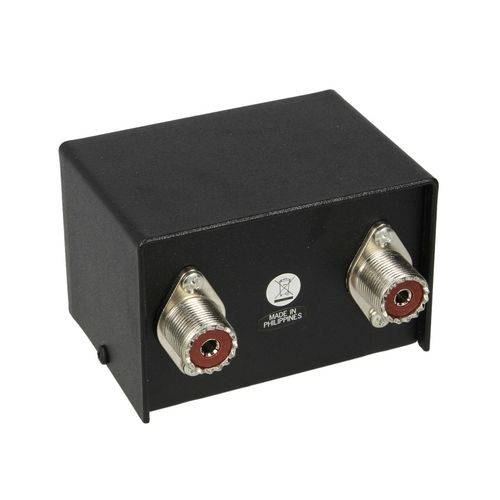

Miernik SWR jest elementem urządzenia radiowego stosowanym w celu sprawdzenia jakości dopasowania anteny i linii transmisyjnych do nadajnika.
Instrukcja:
Zamontuj antenę i podłącz miernik SWR. Wszelkie ustawienia należy wykonywać na kanale 20.
1. Ustaw miernik SWR na FWD przy wciśniętym przycisku nadawania, następnie ustaw pokrętło CAL na pełne odchylenie ( pozycja SET).
2. Przełącz miernik SWR do pozycji REF i dopasuj długość anteny do minimalnego wskazania miernika SWR cały czas pozostając w trybie nadawania.
3. Sprawdź SWR powtarzając krok 1, następnie przełącz miernik SWR na pozycję REF, miernik wskaże wtedy wartość SWR.
Prawidłowa wartość powinna być niższa lub równa 2. Wysoki odczyt SWR, dochodzący do 3 może spowodować poważne uszkodzenie radia.
Miernik SWR może pozostać podłączony, jeżeli jest odłączony podłącz antenę bezpośrednio do radia.
