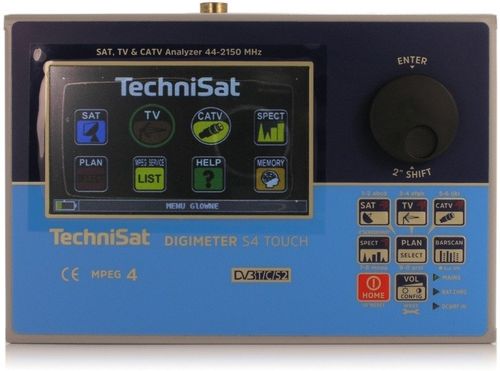

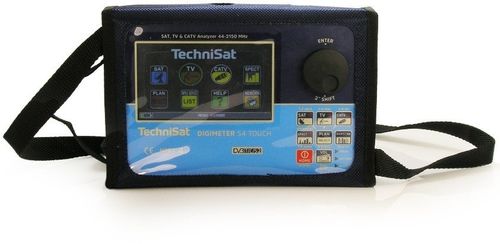

Miernik Technisat DIGIMETER S4 Touch DVB-T/C/S2

Miernik Technisat DIGIMETER S4 Touch DVB-T/C/S2

Najważniejsze cechy

• dotykowy ekran LCD 4.3" TFT, ułatwiający szybszą obsługę miernika
• pomiar sygnałów:
• DVB-T; DVB-S/S2; DVB-C
• FM/DAB/DAB+
• DOLBY Audio AC3-DD+; MPEG i ACC audio; obrazy MPEG4 HD; analog V/A; video;moc sygnału cyfrowego
• pomiar ECHA
• konstelacja dla DVB-T i DVB-S/S2
• automatyczne rozpoznawanie sygnału DVB-T/C i DVB-S/S2
• maksymalna długość ciągłej pracy: do 3h
• możliwość pracy tylko na zasilaczu sieciowym

Przeznaczenie

Profesjonalny zaawansowany miernik HDTV do pomiaru sygnałów DVB-S2/T2

Opis

Profesjonalny miernik Technisat S4 Touch z dotykowym ekranem LCD o przekątnej 4.3", duże przyciski funkcyjne wraz z pokrętłem umożliwiają precyzyjne nawigowanie po zaawansowanych funkcjach urządzenia.

OGÓLNA CHARAKTERYSTYKA

• Impedancja wejściowa: 75 Ω
• Wymienne złącze F: TAK
• Zabezpieczenie wejścia RF: max. 60 VAC
• Oznaczenie wyniku pomiaru: POZIOM / MOC; niski/wysoki
• Menedżer plików: Zarządzanie programami i zapis wyników pomiarów
• ENKODER/pokrętło: Tak
• Zasilanie LNB: 0 ... 500 mA
• Jednostka pomiaru: dBμV/dBm (wybór) RBW @ -3dB: 4 MHz
• Dokładność pomiaru: typ. 1,5 dB
• Stabilność pomiarów dB/°C (-10°C - 50°C): 0,1
• Ekran: Kolorowy wyświetlacz 4,3" TFT (480 x 272 Pixel)
• Automatyczny timer wyłączania: 5/10 min
• Napięcie wejściowe / wyjściowe złącza RF: 5V - 13V - 18V - 24V,
• DiSEqC, SCR oraz dCSS
• Audio: Głośnik 0,5 W (regulacja głośności)
• Dźwięk/brzęczyk: Wskazanie jakości lub poziomu sygnału, opcja z możliwością wyboru Interfejs komunikacyjny: USB 1.1
• Pamięć: do 99 planów (199 programów w każdym planie)

POMIAR SAT

• Analiza spektrum satelitarnego: DVB-S, DVB-S2
• Zakres częstotliwości: 930 ... 2150 MHz
• DiSEqC "a-b-c-d": Fabrycznie zaprogramowany i łatwy w obsłudze.
• Do sterownia wszystkich typów LNB i multiswitchy.
• S.C.R: EN 50494 & EN 50607
• Częstotliwości LO konwertera: 0 ... 20000 MHz
• ciągły SPAN (MHz): 50 - 100 - 200 - 500 - Pełny zakres
• Filtr pomiaru pasma: 4 MHz @ -3 dB
• Skala [db / podziałkę]: 5
• Poziom referencyjny: 28 ... 92 dBμV dBμV (120 dBμV z zew. tłumikiem)
• Inne parametry konfguracyjne spektrum / funkcje: MAX HOLD (stopklataka z maks.wartości); SAT POINTING Optymalne ustawienie anteny SAT
• Dokładność pomiaru: 0.1 dB
• Dynamiczne wyświetlanie zakresu: > 30 dB
• MPEG-2 i MPEG-4 HD: Tak
• Margines szumów / Rezerwa sygnału i dokładność pomiaru SNR: 1 dB
• Symbol rate: 2 ... 45 MS/s
• FEC: 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9 (przed Viterbi)
• Dane PSI/SI: NID, TSID, PMT, VPid, APid, pozycja sat

POMIAR TV NAZIEMNA

• Analiza spektrum TV: DVB-T
• Zakres częstotliwości: 44 ... 880 MHz
• Częstotliwości offsetowe: 166 kHz
• SPAN (MHz): 50, 100, 200, 500, Pełny zakres
• Tolerancja pomiaru MER i BER: 1 dB typ. (2 dB Max.)
• Skala [db / podziałkę]: 5, 10
• Pomiar MER: ≤ 38 dB
• BER: bBER do 1x10E-5; aBER do 2x10E-8
• Zakres dynamiczny: 60 dB
• Dokładność pomiarów: 0.1 dB
• Filtr pomiaru pasma: TV 130 @ -3 dB
• Automatyczne rozpoznanie i wyświetlanie: Konstelacja, interwał ochrony, FEC
• Konstelacja: 16-, 32-, 64-QAM
• Odstęp ochronny: 1/4, 1/8, 1/16, 1/32 FEC: 1/2, 2/3, 3/4, 5/6, 7/8
• Odwrócone spektrum: automatycznie
• Poziom referencyjny: 10 ... 100 dBμV
• Automatyczna analiza jakości: BŁĄD - WARTOŚĆ GRANICZNA - DOBRY
• Margines szumów / Rezerwa sygnału i dokładność pomiaru SNR: 1 dB
• Automatyczne wł./wył. / znacznik pozycji poziomu: dla cyfrowego sygnału w środkowej części częstotliowści pasma, a dla analogowego na fali nośnej video
• Inne parametry konfiguracyjne spektrum / funkcje: MAX HOLD ("zamrożona" wartość maksymalna)
• Pomiar ECHA: Czas i odległość

ZAKRES CZĘSTOTLIWOŚCI

• Cyfrowa i analogowa TV oraz radio FM: 44 ... 880 MHz
• Cyfrowy i analogowy sygnał satelitarny: 930 ... 2150 MHz

ZASILANIE

• Napięcie znamionowe: AC 110 ... 240 V
• Częstotliwość: 50 ... 60 Hz
• Zasilacz sieciowy: zewnętrzny (zasilacz)
• Zasilanie napięciem: DC 12 V / 1 A
• Zestaw baterii: Li-Ion 7,4 V / 2,4 Ah
• Żywotność baterii: do 3 godziny @ 25°C
• Czas ładowania baterii: 2 godz. do uzyskania 50% pojemności
• Alarm stanu wyczerpania baterii: Sygnał dźwiękowy i ikona na ekranie

ŚRODOWISKO

• Temperatura przechowywania: -25 ... 70 °C
• Temperatura otoczenia : 0 ... 50 °C
• Wilgotność powietrza: 10 ... 90 %

Miernik jako jedyny jest przygotowany do pracy na Polskim Rynku i posiada:

• wprowadzone plany kanałowe dla wszystkich polskich platform satelitarnych.
• częstotliwości dostępne w dekoderach EVOBOX i UltraBOX 4K - Unicable (SCR) i Unicable II (dCSS)
