MODUŁ AUDIO MP-6D

MODUŁ FONII
Z WYJŚCIEM RÓŻNICOWYM

OPIS PRZEDMIOTU

Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.Oferowany moduł fonii - mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.

SPECYFIKACJA TECHNICZNA

Napięcie zasilania	12 V
Pobór prądu	10 mA
Masa	9 g
Wymiary rurki	Ø12 x 35 mm
Transmisja sygnału i zasilania	po skrętce do 1200m (tłumienie 6dB)
Obudowa	metalowa

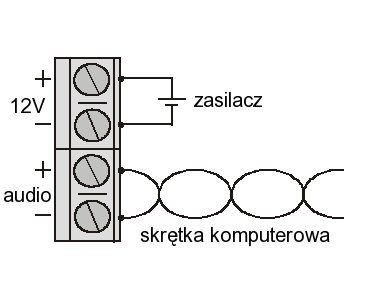

PODŁĄCZANIE DLA SYGNAŁU RÓŻNICOWEGO

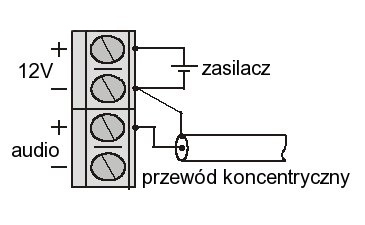

PODŁĄCZANIE DLA SYGNAŁU NIESYMETRYCZNEGO

PRZYKŁADOWY SPOSÓB MONTAŻU

Wiercimy otwór Ø12mm:

Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:

Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):

SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE

Wiercimy otwór Ø12mm:

Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):

Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:

Wciągamy moduł do muru:

Widok modułu w murze:

Ucinamy końcówkę kołka rozporowego Ø12mm:

Maskujemy moduł w murze fragmentem kołka rozporowego:

Widok połączenia z drugiej strony muru:

W SKŁAD ZESTAWU WCHODZI

• moduł fonii (nr kat. 5776)
• gwarancja
• faktura VAT lub paragon fiskalny

Napięcie zasilacza: 12 V
Pasmo przenoszenia : 20Hz - 18kHz
Pobór prądu: 10 mA
Powierzchnia pracy: 150 m2
Regulacja wzmocnienia: brak
Wymiary przedmiotu: 12 x 35 mm
