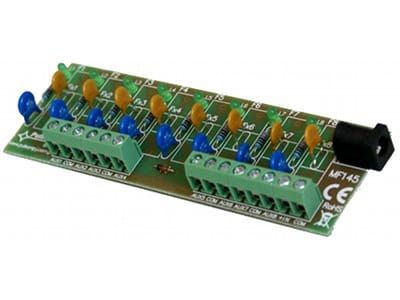

MODUŁ BEZPIECZNIKÓW AWZ579

MODUŁ BEZPIECZNIKÓW
AWZ579
2 WEJŚCIA, 8 WYJŚĆ, DC 10-30V, 1A

OPIS PRZEDMIOTU

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada dwa wejścia zasilania: złącze śrubowe IN oraz gniazdo DC 5,5/2,1. Moduł akceptuje napięcie z zakresu: 10 V÷ 30 V DC. Moduł posiada osiem niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX8. W zależności od wersji, wyjścia AUX1÷AUX8 zabezpieczone są bezpiecznikami topikowymi lub bezpiecznikami polimerowymi. Uszkodzenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo każde z wyjść listwy zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

SPECYFIKACJA TECHNICZNA

Obudowa	brak, konstrukcja typu “open-frame”, IP00
Wymiary	140 x 43 x 21 (WxHxD)
Waga netto/brutto	0,044kg / 0,080kg
Montaż	listwa montażowa lub wkręty montażowe x 2
Napięcie zasilania	10 V÷ 30 V DC
Napięcie wyjściowe	UAUX=UIN zgodne z napięciem zasilania
Ilość wejść	2, złącze śrubowe IN oraz gniazdo DC 5.5/2.1
Ilość wyjść	8 (zaciski AUX)
Zabezpieczenie przeciwzwarciowe (SCP) / przeciążeniowe (OLP)	8 x 1,0A PTC
Zabezpieczenie przepięciowe	8 x warystor
Optyczna sygnalizacja pracy	Diody LED L1-L8 – stan bezpieczników wyjść AUX1-AUX8
Warunki pracy	II klasa środowiskowa, -10°C ÷50°C
Certyfikaty, deklaracje	CE, RoHS
Uwagi	wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14)

W SKŁAD ZESTAWU WCHODZI

• moduł bezpieczników AWZ579 - 2 wejścia, 8 wyjść (nr kat. 3185)
• gwarancja
• faktura VAT lub paragon fiskalny

Filtr przeciwzakłóceniowy: Nie
Ilość wejść: 2 szt.
Ilość wyjść: 8 szt.
Typ złącza: Wejście: gniazdo 2.1/5.5 mm / zacisk kablowy; Wyjście: Zaciski kablowe
Wymiary w mm (sz. x wys. x gł.): 140 x 43 x 21 mm
Zabezpieczenia: Bezpieczniki polimerowe
