MODUŁ ROPAM PRZEKAŹ. ZASIL. IPS-4

PRZEKAŹNIK ZASILANIA

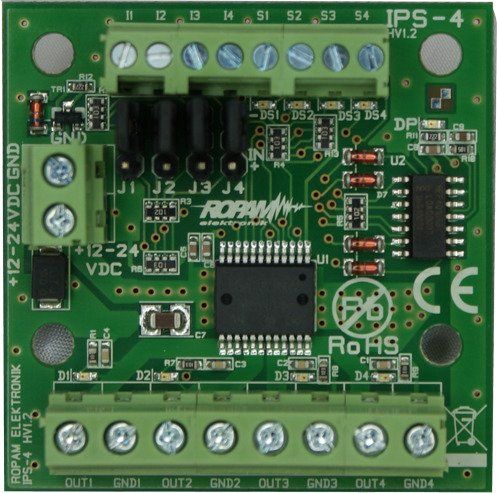

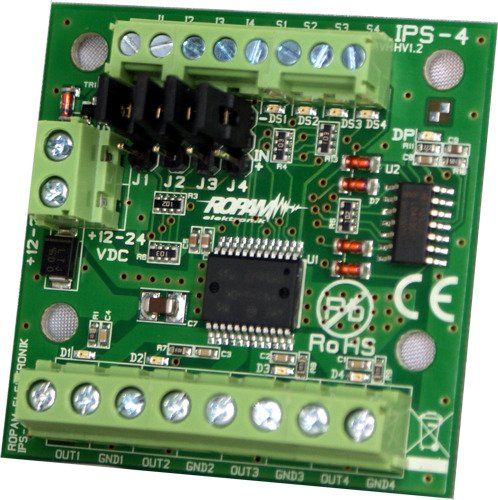

ROPAM IPS-4

OPIS

Czterokanałowy przekaźnik półprzewodnikowy z wbudowanym zabezpieczeniem elektronicznym tzw.bezpieczniki elektroniczne.

Nowoczesny sterowany moduł dystrybucji zasilania dedykowany do niskonapięciowych aplikacji zasilania DC.IPS-4 pozwala na sterowanie wyjściami niskoprądowymi (np. wyjścia OC modułu GSM) odbiornikami dużej mocy lub klonowanie wyjść wysoprądowych (np. zmiana jednego wyjścia 3A na 4x0,7A), przy czym każde wyjście posiada niezależny „bezpiecznik elektroniczny”. Dzięki uniwersalnej konstrukcji moduł idealnie nadaje się także do dystrybucji zasilania, separacji zwarć w systemach alarmowych, CCTV, kontroli dostępu, systemach oddymiania itd. Przy współpracy z zasilaczami buforowymi 12V/DC wbudowane zabezpieczenie podnapięciowe automatycznie wyłącza wyjścia przy spadku napięcia zasilania, w ten sposób jednocześnie realizowana jest ochrona akumulatora 12V przed nadmiernym rozładowanie i jego uszkodzeniem.

• cztery niezależnie sterowane i zabezpieczone kanały dedykowane do zasilania urządzeń (wspólne GND)
• cztery wejścia do wyzwalające (I1-I4) poprzez GND lub +U
• cztery wyjścia statusu (S1-S4) wyjść zasilających OUT1-OUT4 do zdalnej kontroli stanu modułu
• napięcie zasilania 10V-30V DC (z ochroną podnapięciową)
• prąd nominalny 0,7A, każdego kanału (4x0,7A) z możliwością sumowania kanałów np. 2x 1,4A, 1x0,7A+1x2,1A
• zabezpieczenia: przeciwzwarciowe, przeciążeniowe (ograniczenie prądu), podnapięciowe, temperaturowe
• dedykowany do zasilania odbiorników rezystancyjnych i/lub indukcyjnych
• sygnalizacja optyczna: zasilanie DC, wyjścia OUT1-OUT4, wyjść statusu S1-S4
• minimalna rezystancja 'klucza', z którego wynikają spadki napięcia wejście/wyjście: 10 razy mniejsza od PTC i 5 razy mniejsze od bezpiecznika topikowego (@ 1A)
• małe wymiary 50x50 [mm]
• łatwy montaż za pomocą samoprzylepnych tulejek dystansowych

ZASTOSOWANIE

Jako układ sterowania i zabezpieczenia zasilania DC w obwodach elektrycznych (niskonapięciowych). Dzięki uniwersalnej konstrukcji moduł idealnie nadaje się: sterowanie i zasilanie w systemach alarmowych, kontroli dostępu, CCTV, dystrybucji zasilania, separacji zwarć, oświetlenia LED, systemach oddymiania itd.
