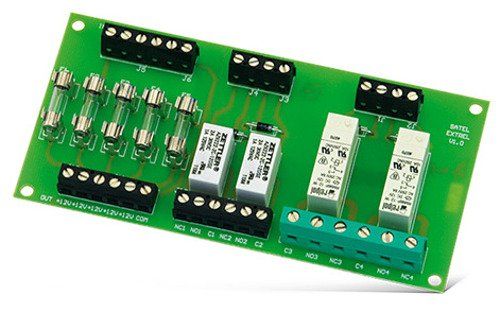

MODUŁ SATEL MP-1 PRZEK.

MODUŁ PRZEKAŹNIKÓW
MP-1

NAJWAŻNIEJSZE CECHY

• sterowanie urządzeniami elektrycznymi zasilanymi napięciem stałym lub zmiennym o dużym poborze prądu
• sterowanie z wyjść niskonapięciowych typu OC
• 4 przekaźniki
• 5 bezpieczników

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania (±15%): 12 V DC
• Wymiary płytki elektroniki: 140 x 68 mm
• Zakres temperatur pracy: -10…+55 °C
• Masa: 106 g

OPIS

Moduł przekaźników MP-1 jest uniwersalnym urządzeniem elektrycznym, ułatwiającym budowanie elektrycznej instalacji niskonapięciowej (np. alarmowej). Posiada 4 przekaźniki elektromagnetyczne oraz 5 bezpieczników włączonych szeregowo w obwody napięcia wyjściowego. Umożliwia zrealizowanie funkcji sterowania urządzeniami elektrycznymi o dużym poborze prądu (do 8A) oraz zasilanymi napięciem zmiennym. Funkcja sterowania realizowana jest przy pomocy sygnałów napięciowych (np. 0V i +12V) podanych na wejścia sterujące i ograniczona jest do zwierania i rozwierania bądź do przełączania zestyków przekaźnika. Głównym przeznaczeniem modułu jest współpraca z wyjściami typu OC w centralach alarmowych: CA-6, CA-10, CA-64 i module komunikacyjnym GSM-4 produkcji SATEL. Obciążalność wyjść typu OC w tych urządzeniach jest ograniczona do 50mA.
