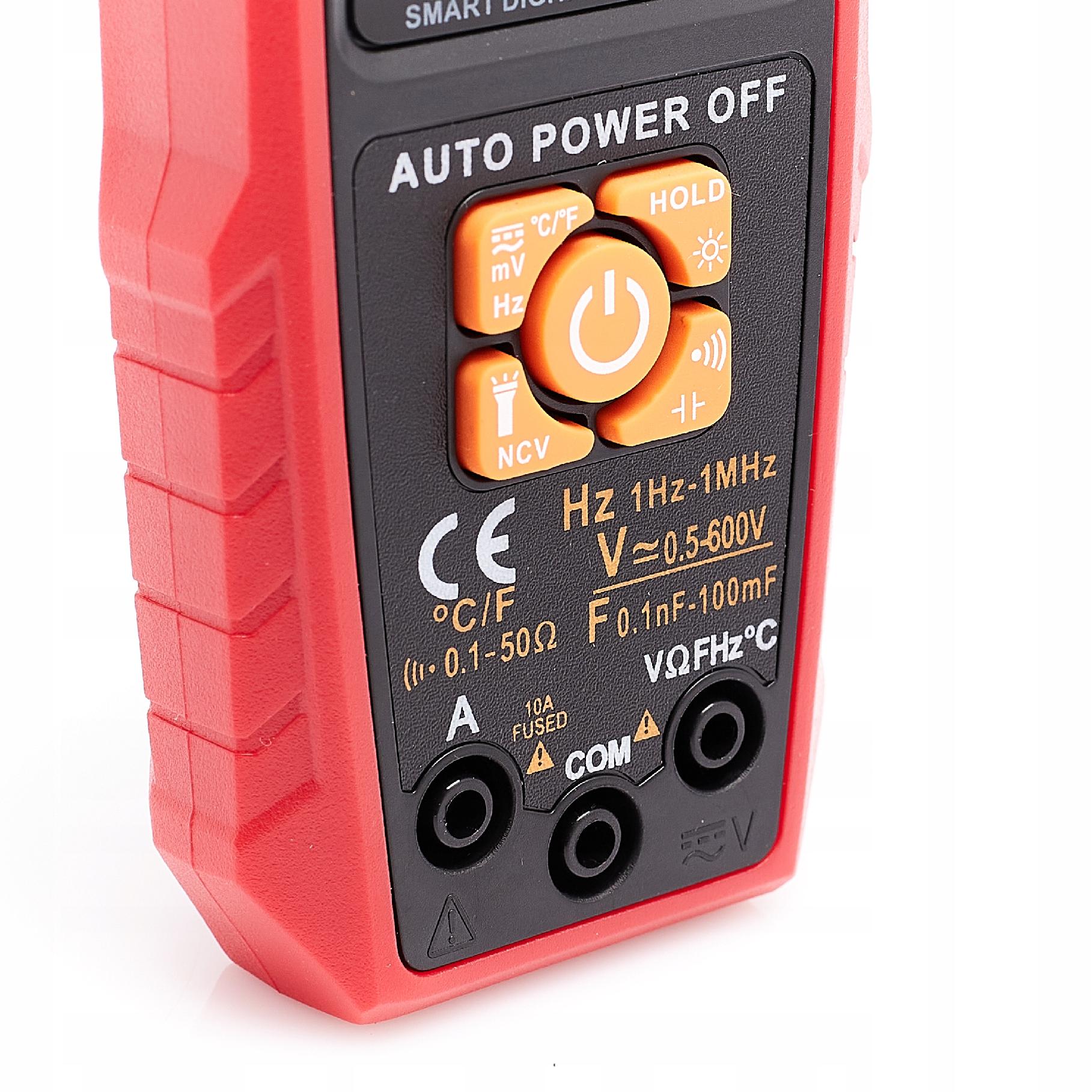

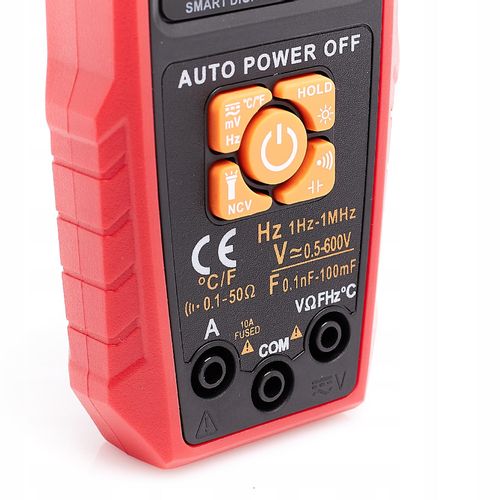

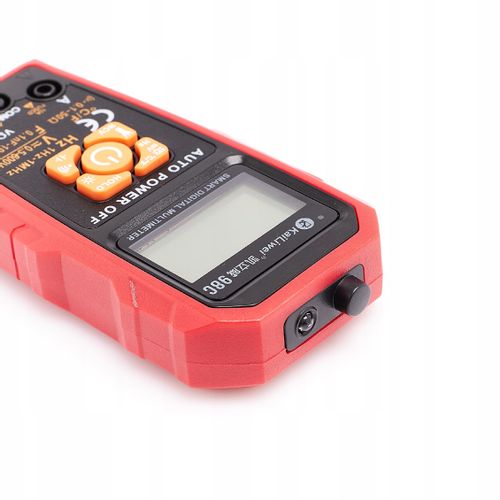

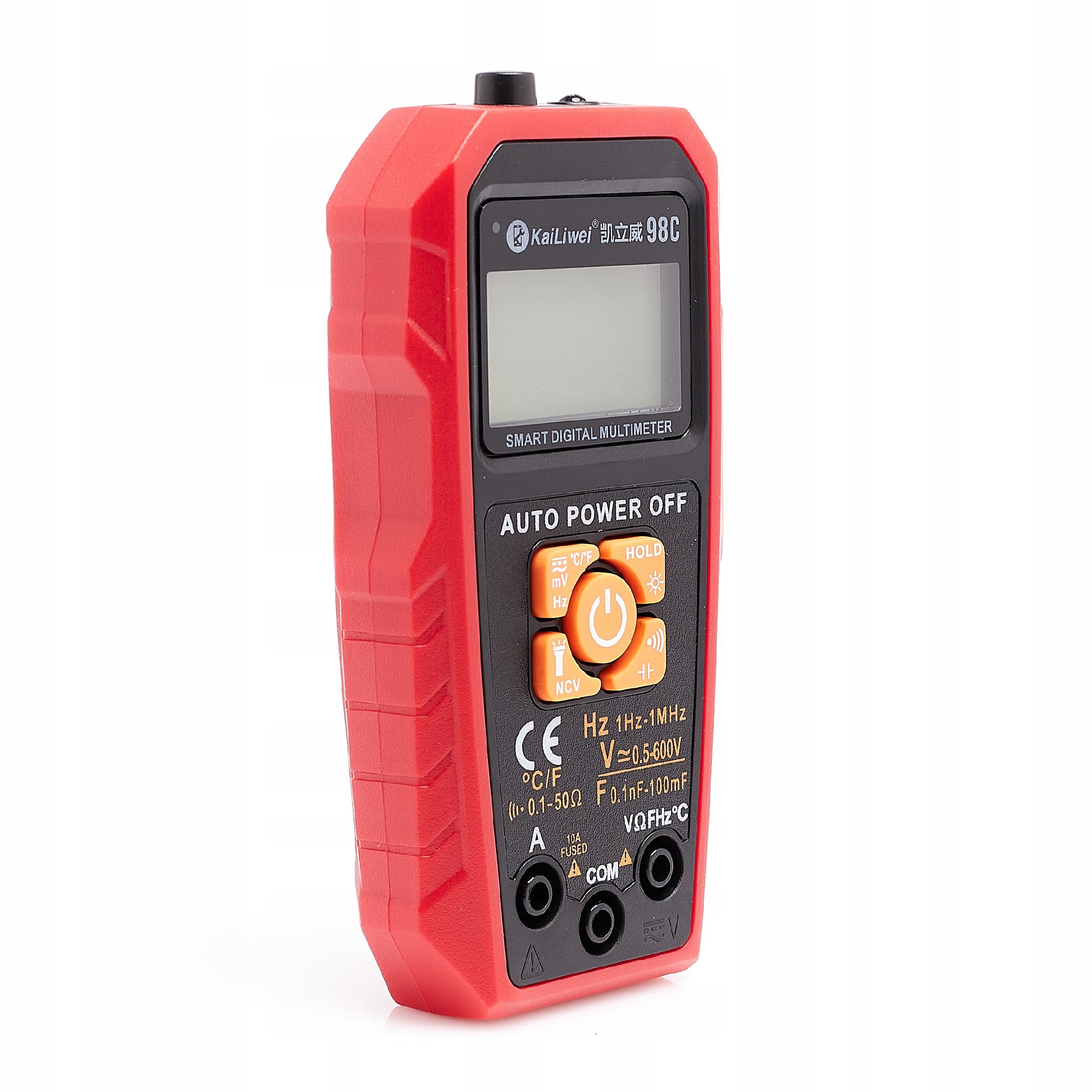

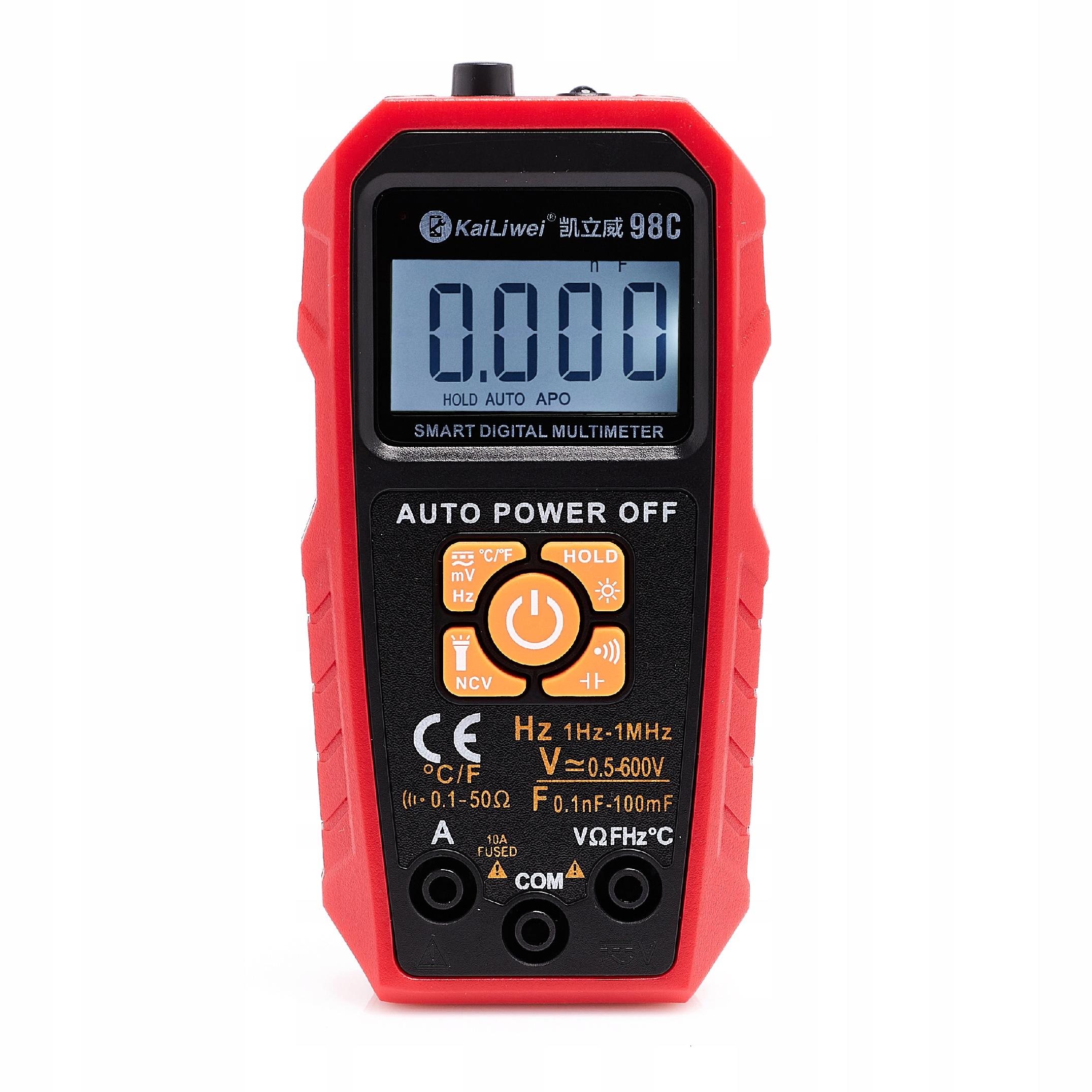

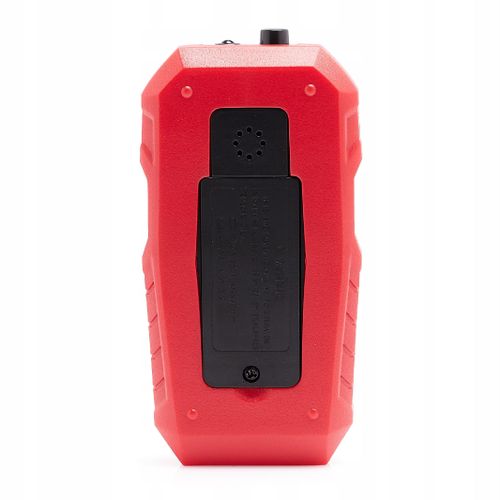

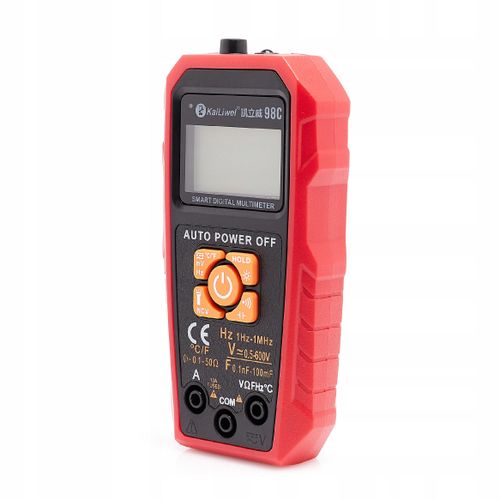

Multimetr cyfrowy 98C

Zasilany bateryjnie, automatyczny multimetr cyfrowy z funkcją pomiaru rzeczywistej wartości skutecznej (RMS) i wyświetlaczem LCD zliczającym. Urządzenie bardzo dobrej jakości, wykonane z wysokiej klasy materiałów, jest to nieodłączny element każdego serwisu, warsztatu samochodowego, jak również miernik przydatny w każdym domu. Multimetr wyposażony w automatyczne określanie zakresu, co  ułatwia i przyspiesza testy.

Miernik nie wymaga obracania pokrętła w celu wybrania funkcji, zgodnie z napięciem wejściowym / prądem / rezystancją / prądem, miernik automatycznie zidentyfikuje pomiar. Charakteryzuje się wysoką precyzja, wysoka niezawodnością, czytelnym odczytem, funkcją ochrony przed przeciążeniem.Podświetlenie można włączyć na stałe lub wyłączyć automatycznie po 15 sekundach. Może automatycznie identyfikować napięcie DC i napięcie AC, prąd AC i DC 10A, rezystancję, nie ma potrzeby przełączania, można również ręcznie przełączać, aby zmierzyć pojemność, test ciągłości i inne parametry, jest narzędziem o doskonałej wydajności.

Cechy:

• 6000 zliczeń, funkcja autokalibracji, wysoka dokładność
• True RMS dla dokładnych pomiarów obciążeń nieliniowych
• Duży ekran LCD z białym podświetleniem
• Zasilany dwoma bateriami AAA
• Miernik bardzo wytrzymały i trwały
• Napięcie wejściowe nie może przekraczać DC600V lub AC600V.
• Tryb wyświetlania: wyświetlacz LCD;
• Wyświetlacz: 5999 (5 5/6) cyfrowy automatyczny
• Metoda pomiaru: konwersja A / D z podwójną całką;
• Częstotliwość próbkowania: około 3 razy na sekundę;
• Wskaźnik przekroczenia zakresu: najwyższa cyfra to „OL”;
• Wyświetlacz niskiego napięcia: pojawia się symbol „”;
• Środowisko pracy: (0 ～ 40) ℃, wilgotność względna <80%;
• Wyświetlacz częstotliwości: tak
• Zasilanie: 2 * bateria AAA (w zestawie)
• Rozmiar 130x65x25mm (długość x szerokość x wysokość)

Funkcje:

• ACV
• DCA
• ACA
• Test rezystancji / ciągłości / dioda
• pojemność
• częstotliwość Hz
• NCV
• Wszystkie symbole jednostek
• Podświetlenie ręczne / automatyczne wyłączanie
• Pomiar True RMS
• Temperatura （℃ / ℉）

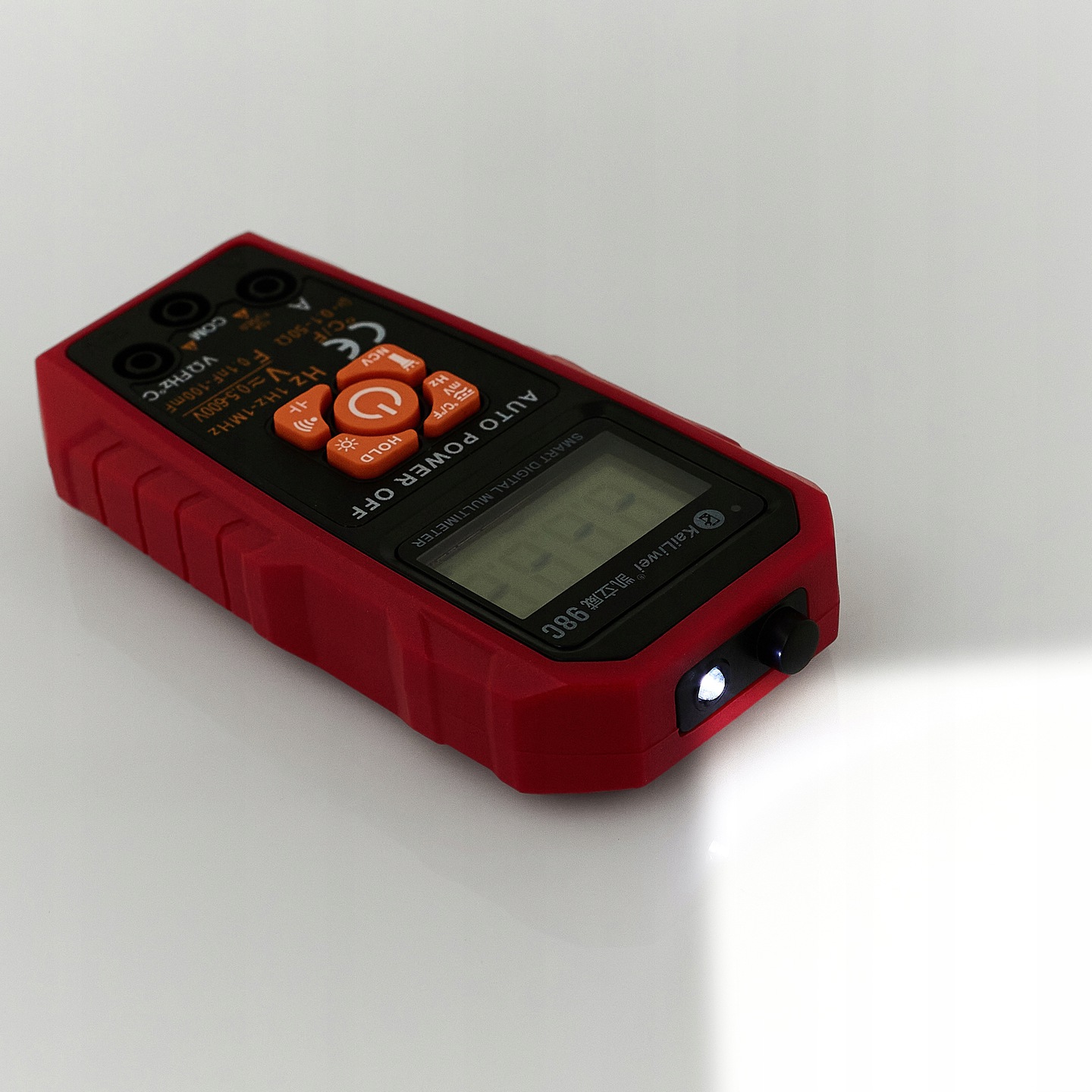

• Latarka ledowa

Bezpieczeństwo

Konstrukcja tej serii przyrządów jest zgodna z klauzulą ​​IEC1010 (standard bezpieczeństwa ogłoszony przez Międzynarodową Komisję Elektrotechniczną). Przed użyciem zapoznaj się ze środkami ostrożności.

1. Podczas pomiaru napięcia nie należy wprowadzać napięcia granicznego przekraczającego skuteczną wartość DC 1000 V lub AC 1000 V;

2. Napięcie poniżej 36 V jest napięciem bezpiecznym;

3. Przy zmianie funkcji i zakresu przewody pomiarowe powinny opuścić punkt pomiarowy;

4. Wybierz odpowiednią funkcję i zakres, uważaj na niewłaściwe działanie. Chociaż ta seria przyrządów ma pełnozakresową funkcję ochronną, ze względów bezpieczeństwa należy zwrócić na nią większą uwagę;

6. Symbol bezpieczeństwa wskazuje, że „” ma niebezpieczne napięcie ”, jest uziemiony, a„ ”jest podwójnie izolowany.

„„ Operator musi zapoznać się z instrukcją obsługi ”,„ symbol niskiego napięcia ”.

Test automatycznego skanowania napięcia DC / napięcia AC (DCV / ACV)

Impedancja wejściowa: 10 MΩ;

Zabezpieczenie przed przeciążeniem: szczyt 1000 V DC lub 750 V AC. Konkretne operacje są następujące:

1. Naciśnij i przytrzymaj ZASILANIE przez ponad 2 sekundy, po uruchomieniu wyświetli się stan automatycznego skanowania „----”.

2. Włóż czarny przewód testowy do gniazda „COM”, a czerwony przewód do gniazda „V / Ω”; przewód pomiarowy niezawodnie styka się z punktem testowym.

3. Gdy napięcie pomiarowe między portami wejściowymi „COM” i „VR” jest większe niż 0,6 V, niezależnie od napięcia AC lub DC, przyrząd porówna składową DC i składową AC, pobierze większy sygnał składowy, a następnie zgodnie z pomiarem Wartość jest automatycznie przełączana pomiędzy 6V / 60V / 1000V, a następnie zmierzona wartość jest wyświetlana na wyświetlaczu LCD.

Uwaga:

1) Napięcie wejściowe nie może przekraczać DC600V lub AC600V, jeśli istnieje ryzyko uszkodzenia obwodu przyrządu; w przypadku obwodów wysokiego napięcia należy zwrócić szczególną uwagę, aby uniknąć porażenia prądem;

2) Po wykonaniu wszystkich czynności pomiarowych odłącz przewody pomiarowe od badanego obwodu.

Rezystancja

Impedancja wejściowa: 10 MΩ;

Zabezpieczenie przed przeciążeniem: szczyt 600 V DC lub 600 V AC.

Konkretne operacje są następujące:

1. Wyświetlacz po włączeniu pokazuje stan automatycznego skanowania „----”.

2. Włóż czarny przewód testowy do gniazda „COM”, a czerwony przewód do gniazda „V / Ω”; przewód pomiarowy niezawodnie styka się z punktem testowym.

3. Jeśli zmierzona rezystancja na obu końcach przewodu testowego jest mniejsza niż 50 Ω, brzęczyk wyemituje ciągły dźwięk. Jeśli potrzebujesz szybkiego pomiaru brzęczyka, naciśnij przycisk zasilania, aby przejść do szybkiego pomiaru brzęczyka.

4. Jeśli mierzona jest rezystancja pętli zamkniętej, rezystancja na obu końcach mierzonej rezystancji musi zostać rozładowana, w przeciwnym razie, jeśli napięcie w pętli jest większe niż 0,6 V, miernik błędnie potraktuje to jako pomiar napięcia i wprowadzi tryb pomiaru napięcia.

5. Wprowadź wartość pomiaru rezystancji pomiędzy portami wejściowymi „COM” i „V / Ω”, miernik automatycznie przełączy się pomiędzy 600Ω / 6kΩ / 60kΩ 600kΩ / 6MΩ / 60MΩ zgodnie z wartością pomiaru rezystancji, a następnie zmierzona wartość będzie na wyświetlaczu LCD Na wyświetlaczu.

Uwaga:

1) Podczas pomiaru niskiej rezystancji, przewody pomiarowe przyniosą wewnętrzny opór. Aby uzyskać dokładne odczyty, można najpierw zapisać wartość zwarcia przewodów pomiarowych i odjąć od odczytu pomiarowego wartość, gdy przewody pomiarowe są zwarte;

2) Podczas pomiaru rezystancji, całe zasilanie testowanego obwodu musi być wyłączone, a wszystkie kondensatory muszą być całkowicie rozładowane, aby zapewnić prawidłowe wartości pomiaru

Szybki test on-off / pomiar pojemności

Zabezpieczenie przed przeciążeniem: szczyt 1000 V DC lub 750 V AC.

1. Wyświetlacz po włączeniu pokazuje stan automatycznego skanowania „----”.

2. Włóż czarny przewód testowy do gniazda „COM”, a czerwony przewód do gniazda „V / Ω”; przewód pomiarowy niezawodnie styka się z punktem testowym.

3. Jeśli potrzebujesz szybkiego testu on-off / pomiaru pojemności, stale włączaj przełącznik „power”, aby przejść do szybkiego testu on-off / pomiaru pojemności w drugim cyklu i wybierz odpowiednią funkcję pomiaru zgodnie z potrzebami pomiarowymi. Podczas pomiaru pojemności, rozmiar mierzonej pojemności Automatycznie wybierze różne zakresy, wyświetli zmierzoną wartość na wyświetlaczu LCD, a zakres pomiaru pojemności wynosi 10nF / 100nF / 1uF / 10uF / 100uF / 1mF / 10mF / 100mF。

Uwaga:

1) Podczas pomiaru pojemności za pomocą 10nF mogą występować resztkowe odczyty na wartości wyświetlanej na ekranie. Ta liczba to rozproszona pojemność pióra testowego. To jest dokładny odczyt. Możesz odjąć tę wartość po pomiarze;

2) Podczas pomiaru plików o dużej pojemności z poważnym upływem lub pojemnością przebicia, niektóre wartości będą wyświetlane i niestabilne; podczas pomiaru dużej pojemności odczyt ustabilizuje się po kilku sekundach, co jest normalne podczas pomiaru dużej pojemności;

3) Przed sprawdzeniem pojemności kondensatora należy go całkowicie rozładować, w przeciwnym razie przejdzie w tryb pomiaru napięcia.

4) Jednostka: 1F = 1000mF 1mF = 1000uF 1uF = 1000nF 1nF = 1000pF

Prąd AC i DC (DC / ACV A)

Maksymalny mierzony spadek napięcia: 600mV; zabezpieczenie przed przeciążeniem: 10A

Konkretne operacje są następujące:

1. Wyświetlacz po włączeniu pokazuje stan automatycznego skanowania „----”.

2. Włóż czarny przewód pomiarowy do gniazda „COM”, a czerwony przewód do gniazda „10A”; przewód pomiarowy niezawodnie styka się z punktem testowym.

3. Gdy prąd większy niż 20 mA jest wprowadzany między „COM” i „10 A”, miernik wyświetli LCD na LCD zgodnie ze składową AC i DC.

Uwaga:

1) Przed szeregowym podłączeniem przyrządu do badanego obwodu należy wyłączyć napięcie w obwodzie;

2) Maksymalny prąd wejściowy wynosi 10 A (w zależności od pozycji włożenia czerwonego przewodu pomiarowego). Nadmierny prąd spowoduje uszkodzenie bezpiecznika 10A. Uważaj przy każdym pomiarze nie używaj dłużej niż 10 sekund, nadmierny prąd spowoduje nagrzanie obwodu lub nawet uszkodzenie przyrządu;

3) Gdy przewód pomiarowy jest włożony do portu wejściowego prądu, nie podłączaj przewodu testowego przewodu testowego do żadnego obwodu równolegle, spowoduje to uszkodzenie bezpiecznika i przyrządu

5) Po wykonaniu wszystkich czynności pomiarowych należy wyłączyć zasilanie, a następnie odłączyć przewody pomiarowe od badanego obwodu, co jest ważniejsze przy pomiarach dużych prądów.

6) Zabrania się wprowadzania napięć wyższych niż 36 V DC i 25 V AC między gniazdem prądowym a gniazdem „COM”.

Pomiar NCV:

Operacja wygląda następująco:

1 Naciśnij i przytrzymaj klawisz „NCV”; wprowadź pomiar EF.

2. W przedniej części przyrządu znajduje się punkt testowy NCV. Dopóki punkt jest zbliżony do napięcia prądu przemiennego, brzęczyk będzie emitować różne ciągłe dźwięki w zależności od różnych mocy sygnału. W tym samym czasie wyświetlacz LCD

W zależności od siły sygnału zostanie również wyświetlona liczba różnych segmentów.

Automatyczne wyłączanie

Gdy miernik nie będzie używany przez około 15 minut automatycznie wyłączy się i przejdzie w stan uśpienia; jeśli chcesz ponownie włączyć zasilanie, naciśnij i przytrzymaj przycisk „zasilanie” przez ponad 2 sekundy, wyświetlacz LCD wyświetli automatyczne skanowanie „----” i pojawi się symbol automatycznego wyłączania „APO”, przytrzymaj przycisk „ HOLD"i jednocześnie włącz wyłącznik zasilania, funkcja automatycznego wyłączania zostanie anulowana, a na ekranie nie pojawi się symbol" APO".

W zestawie:

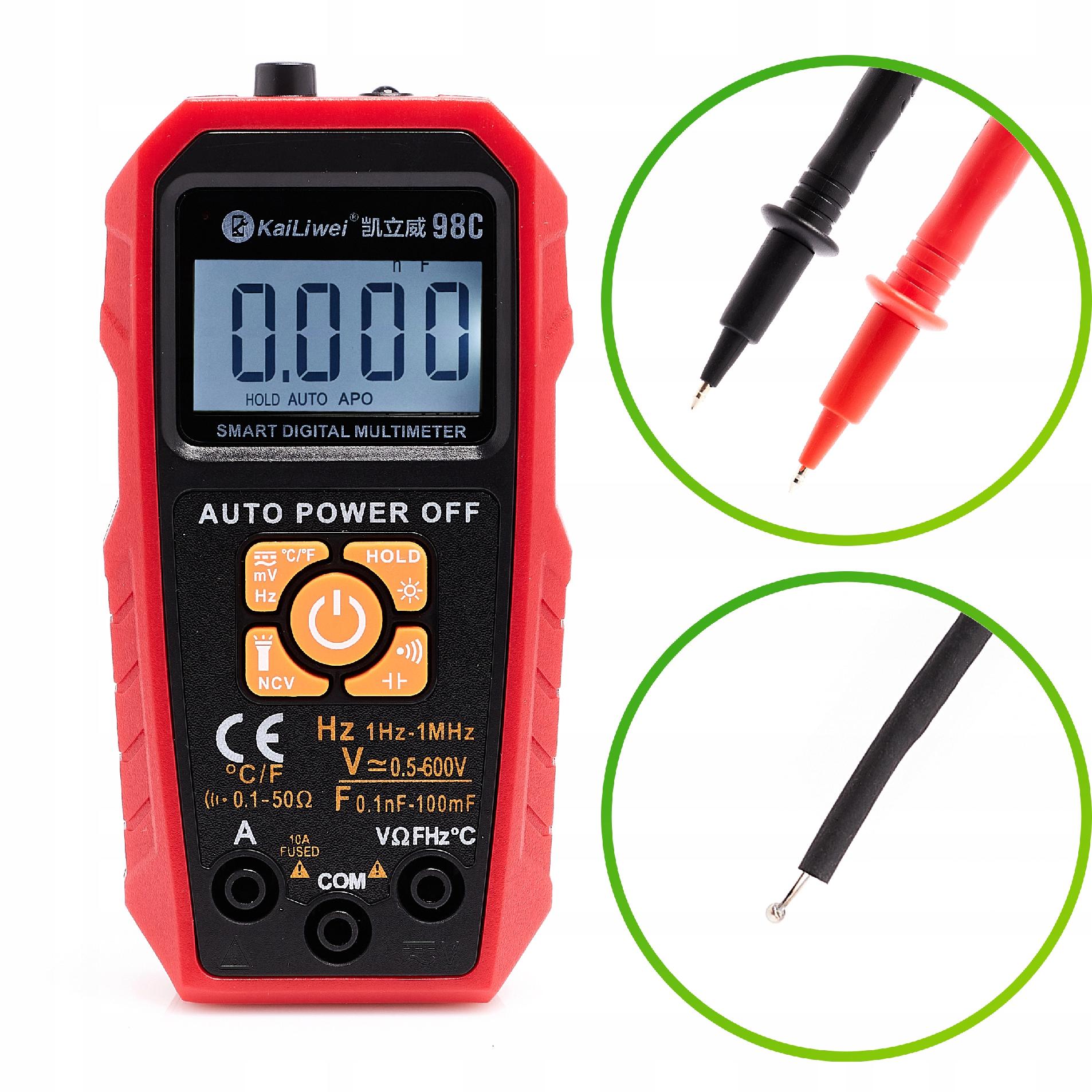

• Multimetr cyfrowy 98C

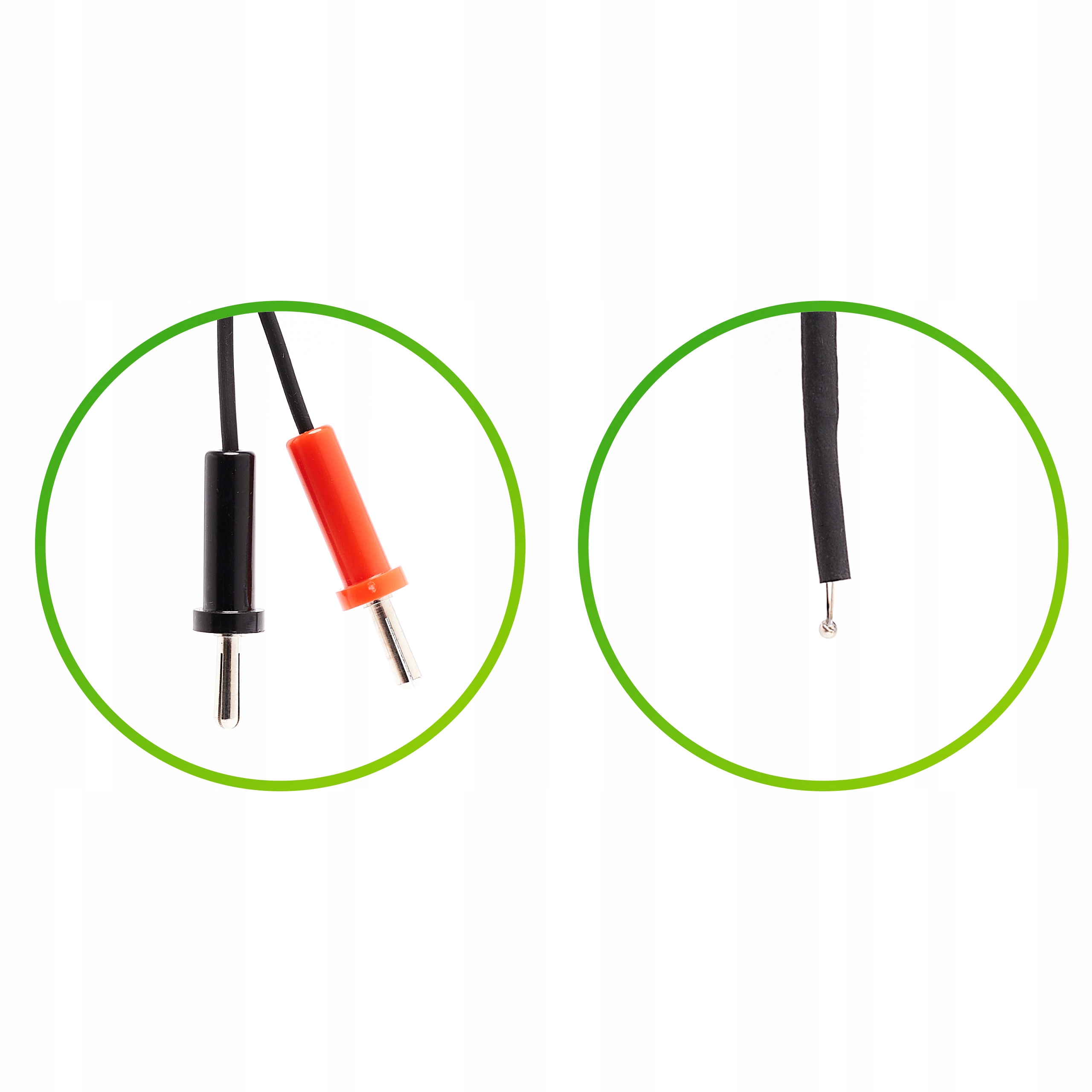

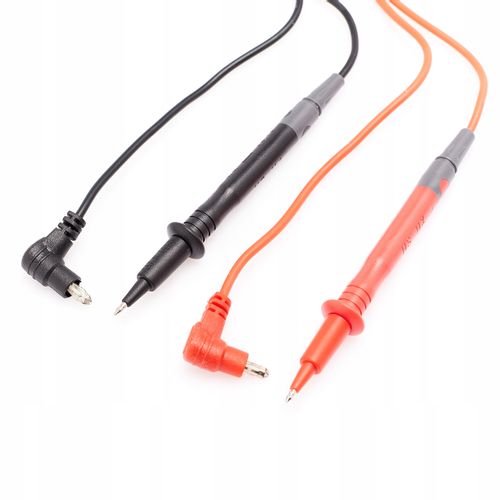

• 2 x przewody sondy pomiarowej
• Przewód do pomiaru temperatury
• 2 x bateria AAA
