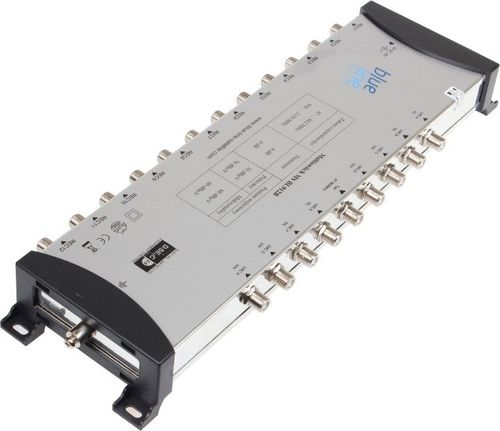

MULTISWITCH BLUE LINE 9/12

MULTISWITCH 9/12 MS
BL912B BLUE LINE
9 WEJŚĆ / 8 WYJŚCIA

PRZEZNACZENIE

Multiswitch 9/12 MS BL912B Blue Line z 8 wejściami SAT dla konwenterów Quattro + 1 wejście z anteny TV naziemnej, rozdziela sygnał z satelity do 4 dowolnych tunerów. Do kompletu należy dokupić konwerter typu Quatro. Multiswitch szczególnie przydatny przy instalacji, gdzie są długie odcinki kabli UWAGA! Multiswitch współpracuje tylko z konwerterami typu Quattro!

SPECYFIKACJA TECHNICZNA

• Zakres częstotliwości: LNB-wejście 950-2150 MHz TV naz.-wejście 47-862 MHz
• Liczba wejść: 8 + 1 / 2 x - V High, V Low, H High, H Low / oraz telewizja naziemna. Wybór satelity za pomocą sygnału diseqc.
• Liczba wyjść: 12 - każde osobno konfigurowane dla sygnału diseqc.
• Tłumienie: 950-2150 MHz 1 +/- 2 dB 86-862 MHz 4 +/- 2 dB
• Izolacja: H / V > 28 dB Rec-Rec >28 err.-Sat. >30 dB Sat.-Terr. >30 dB
• Poziom sygnału na wyjściu (max.): 950-2150 MHz 100 dB 47 -862 MHz 84 dB
• Wymiary: 345x130x45 mm

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA

SPECYFIKACJA ZASILANIA

• Zasilanie: 90 - 264 VAC
