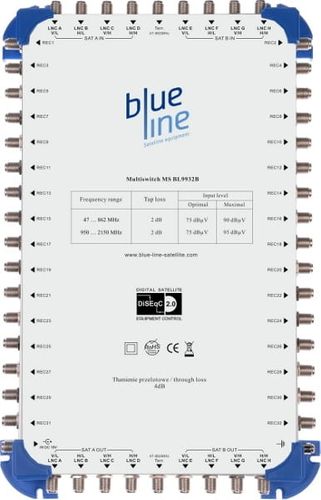

MULTISWITCH BLUE LINE 9/9/32

MULTISWITCH 9/32 MS
BL932B BLUE LINE
9 WEJŚĆ/32 WYJŚCIA

PRZEZNACZENIE

Multiswitch 9/9/32 MS BL9932B Blue Line z 8 wejściami SAT dla konwenterów Quattro + 1 wejście z anteny TV naziemnej, rozdziela sygnał z satelity do 32 dowolnych tunerów. Do kompletu należy dokupić konwerter typu Quatro. Multiswitch posiada 9 dodatkowych wyjść przelotowych do podłączenia kolejnego multiswitcha.

Multiswitch szczególnie przydatny przy instalacji, gdzie są długie odcinki kabli

Odbiór z dwóch satelit dla 32 odbiorców.

UWAGA! Multiswitch współpracuje tylko z konwerterami typu Quattro!

SCHEMAT POGLĄDOWY

SPECYFIKACJA TECHNICZNA

• Zakres częstotliwości: LNB-wejście 950-2150 MHz, TV naz.-wejście 47-862 MHz
• Liczba wejść: 8 + 1 / 2 x - V High, V Low, H High, H Low / oraz telewizja naziemna. Wybór satelity za pomocą sygnału diseqc.
• Liczba wyjść: 32, 9 jak przelot do kolejnego multiswitcha
• Tłumienie: 950-2150 MHz 6 dB, 86-862 MHz 4 dB, przelotowe 4 dB
• Izolacja: H / V > 28 dB, SAT-SAT > 35 dB, Rec-Rec >28 dB, Terr.-Sat. >30 dB, Sat.-Terr. >30 dB
• Poziom sygnału na wejściu (max.): 950-2150 MHz 80 dBuV, 47-862 MHz 80 dBuV
• Zasilanie: Zewnętrzny zasilacz 230/18V 1,6A
• Wymiary: 250mm x 310mm x 40mm
