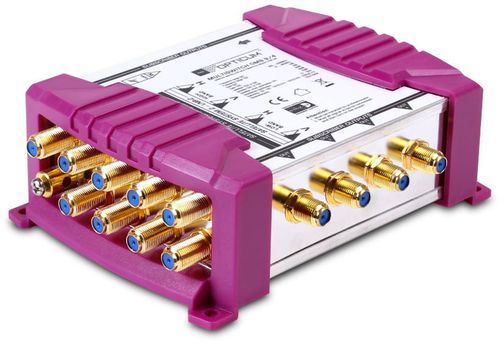

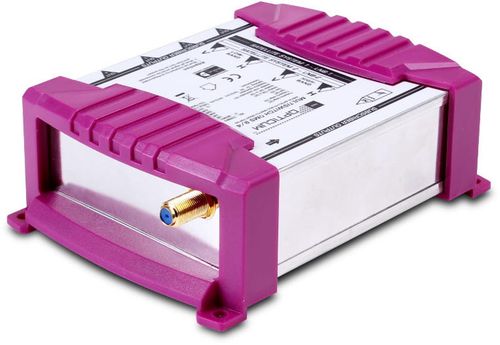

MULTISWITCH OPTICUM OMS 9/4 GOLDEN LINE

MULTISWITCH OPTICUM OMS
9/4 P

Najważniejsze cechy

• Ilość wejść - 9
• Ilość wyjść - 4
• Częstotliwość TV naziemna 47-862MHz
• Częstotliwość SAT 950-2150MHz
• Tłumienie naziemnej (862MHz) 5dB +/- 1dB
• Tłumienie sat. (2150MHz) -1dB +/- 1dB
• Poziom sygnału na wyjściu max. 950-2150 MHz 100 dB, 47-862 MHz 84 dB
• Izolacja terr.-sat 22dB
• Izolacja sat-terr. 22dB
• Zasilanie: 90-240VAC /40-60Hz
• DiSEqC 2.0

Przeznaczenie

Multiswitch Opticum OMS 9/4P z 8 wejściami SAT dla konwerterów Quattro + 1 wejście z anteny TV naziemnej, rozdziela sygnał z satelity na 4 dowolne tunery z sygnałem DiSEqC.

Multiswitch szczególnie przydatny przy instalacji, gdzie są długie odcinki kabli: konwerter - multiswitch -odbiornik

Opis produktu

Przy montażu urządzenia prosimy uwzględnić istniejące warunki instalacyjne dotyczące:

• Zasilania
• Lokalizacji z dala od wpływu warunków atmosferycznych
• Zabezpieczenie przed dostępem do urządzenia osób postronnych
• Odpowiedniej wentylacji

Należy zwrócić szczególną uwagę na prawidłowe wykonanie montażu wtyków typu F.

Kable antenowe przyłączeniowe sygnał do urządzenia powinny być najwyższej jakości spełniające odpowiednie normy techniczne umożliwiające prawidłową pracę urządzenia.

Urządzenie umożliwia podłączenie do 4 tunerów satelitarnych. Multiswitch automatycznie rozpoznaje rodzaj sygnału jak będzie przekazywany do tunerów.

Schemat podłączenia
