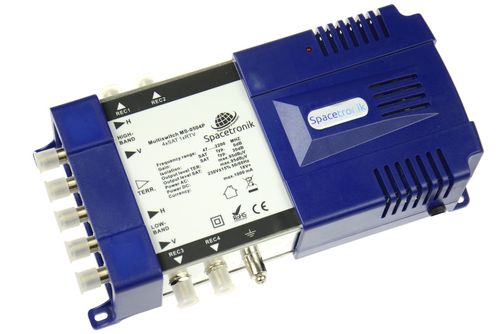

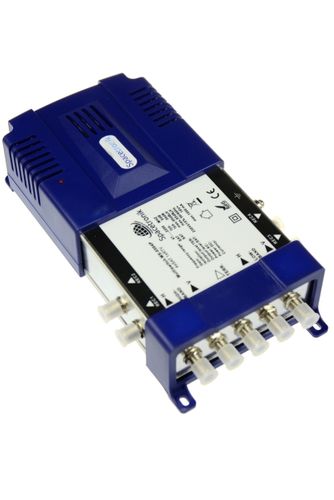

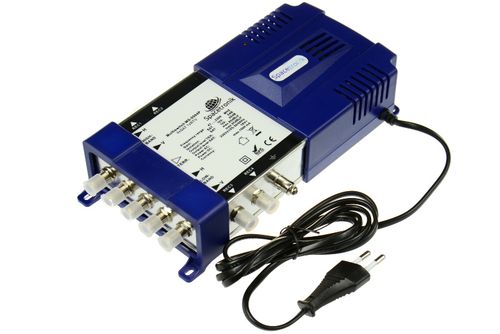

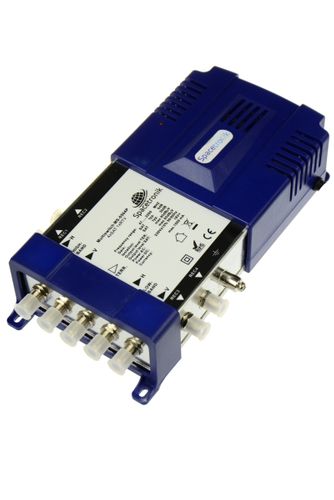

Multiswitch
do użytku wewnętrzengo, przeznaczony do budowy instalacji antenowej systemu
telewizji satelitarnej i naziemnej.
Do parwidłowej pracy zaleca się
podłączenie konwetera Quatrro podający sygnał z czeterch częstotliwości, który
doprowadzamy do odpowiednich wejść mutiswitcha, a do wejścia naziemnego,
oznaczonego jako TERR. wprowadzamy zsumowany sygnał z TV naziemnej i radiowej.
Przy takim połączeniu na każdym wyjściu z multiswitcha wyprowadzony jest sygnał
zarówno satelitarny jak i naziemny. Zakończyć instalację możemy gniazdem
końcowym R-TV-SAT.
Przy podłączeniu konwertera typu Quattro do
poszczególnych wejść w multiswitchu należy zwrócić uwagę na odpowiednie
przyporządkowanie złącz LOW BAND i HIGH BAND oraz polaryzacji H (poziomej -
horyzontalnej) i V (pionowej - wertykalnej) do wyjść z samego konwertera -
multiswitche Spacetronik jak i sprzedawane przez nas LNB posiadają prawidłowo
oznaczone wejścia. Do multiswitcha możliwe jest podłączenie wielu odbiorników
satelitarnych i naziemnych. Urządznie automatycznie dopasowuje rodzaj sygnału
jaki będzie przekazywany do danego odbiornika.
Dlaczego
Multisiwtch Spacetronik?Produkując multiswitche Spacetronik
posatnowiliśmy nie oszczędzać kilka dolarów. Dlatego też, zastosowaliśmy w
urządzeniu stabilny zasilacz zapewniający długotrwałą pracę. Wykorzystaliśmy
najwyższej jakości potencjometry, które sprawiają iż multiswitche mają bardzo
dobre parametry pracy, przydatne jest to do stabilnego i długotrwałego
działania, a także zapewnia stabilny sygnał i szybkie przełączanie kanałów w
gorzej wykonanych instalacjach, min. na złym okablowaniu, za małej antenie SAT,
źle wykonanej instalacji anten naziemnych.
Parametry na które warto
zwróćić uwagę porównując multisiwtche SPACETRNIK z modelami innych producentów -
jak w załaczonej poniżej tabelce z specyfikacją:
- izolacja w torach SAT i TV
- separacja wejść/wyjść
- poziomu sygnału wyjściowego dBuV
- za duży
zysk w torach SAt i TV powodujący przesterowanie instalacji
- tłumienie w
kanale zwrotnym
- parametry - moc zasilacza

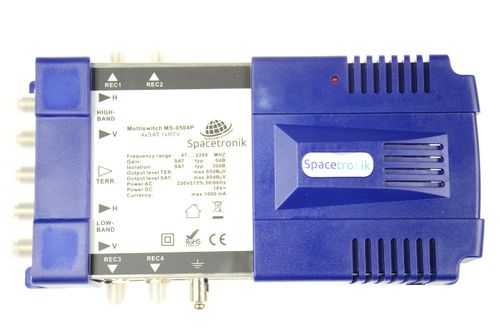

Budowa
multiswitcha:
Specyfikacja:
| Model | MS-0504P |
| Liczba wejść | 4 SAT,1 TER |
| Liczba wyjść | 4 |
| Złącza (złącze F) | Żeńskie |
| Zakres częstotliwości (MHz) | SAT | 950-2150 |
| TER | 47-862 |
| Zysk (dB) | SAT | 2 |
| TER | 4 |
| Izolacja (dB) | TER do SAT | 30 |
| SAT do TER | 28 |
| Izolacja separacji polaryzacji H /
V (dB) | 25 |
| Izolacja (dB) | out - out TER | 28 |
| out - out SAT | 35 |
Tłumienie odbić (dB) | SAT wejście | 11 |
| SAT wyjście | 9 |
| TER wejście | 11 |
| TER wyjście | 9 |
| Poziom wyjściowy (dBμV) | SAT(IMD3 - 35 dB) | 101 |
| TER(IMD3 - 60 dB) | 85 |
| Impedancja wejścia / wyjścia (Ohm) | 75 |
| Zasilanie (VDC) | 13V -18V 13V/22kHz 18V/22
kHz |
