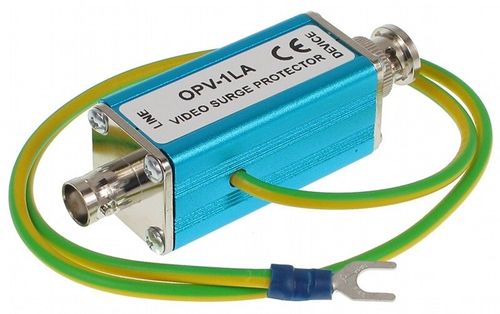

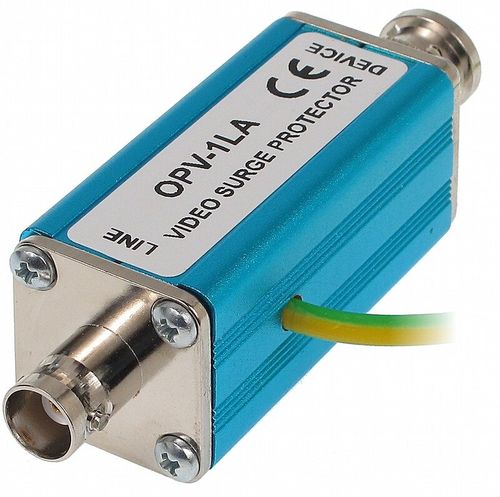

OGRANICZNIK PRZEPIĘĆ OPV-1LA

OGRANICZNIK PRZEPIĘĆ WIDEO
OPV-1LA

OPIS PRZEDMIOTU

Ogranicznik przepięć OPV-1LA skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. OPV-1LA nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-1LA należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. OPV-1LA wymaga prawidłowego połączenia. Chronione urządzenie należy podłączyć do wtyku BNC "DEVICE" - WYJŚCIE. Gniazdo BNC "LINE" łączymy z linią przesyłową na której może wystąpić przepięcie.

SPOSÓB DZIAŁANIA

SCHEMAT POŁĄCZENIOWY

ABY W PEŁNI ZABEZPIECZYĆ WSZYSTKIE URZĄDZENIA PODŁĄCZONE DO LINII PRZED SKUTKAMI PRZEPIĘĆ NALEŻY ZASTOSOWAĆ PONIŻSZY SCHEMAT

W SKŁAD ZESTAWU WCHODZI

• Ogranicznik przepięć wideo OPV-1LA (nr kat. 9430)
• Gwarancja
• Faktura VAT

SPECYFIKACJA TECHNICZNA

• Zabezpieczana linia: Koncentryczna
• Napięcie ochrony: > 2.4 V
• Maksymalny prąd wyładowczy: 5 kA (8/20µs)
• Czas reakcji: 15 ns
• Tłumienie przelotowe: 0.3 dB
• Pojemność: 7 pF
• Impedancja szeregowa żyły: 1 Ω
• Pasmo przenoszenia: 0 ... 140 MHz
• Uziemienie masy: Pośrednie, przez wyprowadzony przewód
• Typ złącza wejścia: BNC gniazdo
• Typ złącza wyjścia: BNC wtyk
• Długość przewodu uziemiającego: 0.5 m
• Temperatura pracy: - 20 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.08 kg
• Wymiary: 84 x 25 x 25 mm
