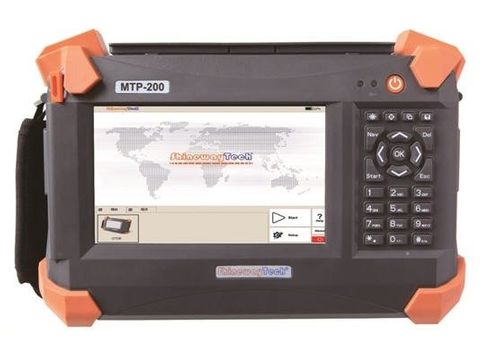

REFLEKTOMETR SHINEWAYTECH MTP-200

REFLEKTOMETR SHINEWAYTECH
MTP-200

Najważniejsze cechy

• Zakres dynamiczny nawet do 50dB,
• Automatyczne/ręczne sprawdzanie i analizę,
• Testowanie wielu fal o różnych długościach,
• Funkcję źródła lasera widzialnego,
• Sprawdzanie "in-line" oraz poprzez Splittery (1625/1650 z filtrem),
• Moduły OTDR obsługujące nawet do 4 różnych długości fal (opcja SM/MM),
• Lokalizowanie usterek,
• Pomiar długości/strat/strat powrotu światłowodu,
• Wykrywanie splotów/złącz/Splitter'ów/makro zgięć/końca światłowodu,
• Zastosowanie w LAN/WAN/FTTX,
• Format SOR i JPG,

Przeznaczenie

Ta wydajna oraz zoptymalizowana platforma posiada: Małą masę (2,1 kg), 7 calowy wyświetlacz z ekranem dotykowym, Bardzo wytrzymałe zabezpieczenie rogów, Doskonały interfejs użytkownika ułatwiający wykonywanie operacji, Odporność na kurz, wilgoć, wstrząsy, Zoptymalizowane zarządzanie energią: 10 godzin nieprzerwanej pracy, Oprogramowanie Windows CE, Funkcję bezpośredniego drukowania (kompatybilne z drukarkami PCL), Zdalne/lokalne sterowanie za pomocą komputera.

Prezentacja testowa

Specyfikacja techniczna

• Parametry techniczne:
• Model: MTP-200-40VC
• Długość fali (± 20) [nm]: 850/1300/1310/1550
• Zakres dynamiczny [dB] (1): 23/36/38/36
• EDZ [m] (2): 1.5
• ADZ [m] (2): 8/8/10/10
• Zakres (do wyboru) [km]: SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240 MM: 1.3, 2.5, 5, 10, 20, 40
• Szerokość impulsu: SM: 5ns, 10ns, 30ns, 100ns, 300ns, 1µs, 2.5µs, 10µs, 20µs MM: 5ns, 10ns, 30ns, 1µs, 2.5µs
• Czas uśredniania [s]: Szybki, 15, 30, 45, 60, 90, 120, 180
• Rodzaj emitera: LD
• Złącze: FC/PC (wymiennie SC, ST oraz LC)
• Dokładność pomiaru dystansu: ± (1m + 10^5 x distance + sampling space)
• Dokładność wykrywania tłumienia [dB/dB]: ± 0.5
• Dokładność wykrywania odbicia [dB]: ± 4
• Źródło światła widzialnego (VLS): Moc wyjściowa: ≥ -3 [dBm] Częstotliwość MOD: 1 [Hz] Zakres wykrywania: 5 [km]
• Parametry ogólne:
• Wymiary (szer. x dł. x wys.) [mm]: 175 x 290 x 75
• Masa [kg]: 2.1
• Wyświetlacz: 7 cali dotykowy TFT (800x480)
• Zasilanie: Adapter AC Bateria litowo-jonowa
• Czas pracy baterii [h]: 10 (ciągłej pracy)
• Łączność: 2x USB 1x RJ-45 10/100 [Mbit/s]
• Pamięć [GB]: 2
• Warunki pracy: Temperatura otoczenia: -20 do 50 [°C] Wilgotność względna: 0 do 95 [%] (bez kondensacji)
• Warunki przechowywania: Temperatura otoczenia: -40 do 60 [°C] Wilgotność względna: 0 do 95 [%] (bez kondensacji)
