Regulator PWM silnika DC 12-80V 30A z obudową i wyświetlaczem

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu od 6 do 60V stosowany zwykle w maszynach, pojazdach itp.

Regulator posiada możliwość podłączenia do sterownika PLC lub innego z wejściem anologowym 0-5V DC.

Regulacji dokonujemy widocznym potencjometrem na przewodzie ok. 20 cm.

Regulator posiada włącznik.

Przy zaniku zasilania regulator pamięta stan włącznika (przy zaniku napięcia i włączonym regulatorze, regulator włączy się po powrocie zasilania)

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 12-80V czy np. grzałki elektryczne 12-80V ).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator wyposażony jest w fabryczne radiatory i obudowę).

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiotory na tranzystorach MOSFET. Zastosowane tranzystory posiadają niskie opory przewodzenia.

Dane techniczne:

• Płynna regulacja obrotów w zakresie: 0%, 5 - 100 %;
• Włącznik i wyłącznik w potencjometrze;
• Niski poziom generowanych zakłóceń;
• Wyświetlacz wyswietla: Procent napięcia wyjściowego w stosunku do wejściowego
• Prąd spoczynkowy: 0,025A
• Zasilanie - 12-80V DC;
• Czestotliwosc PWM: 21kHz
• Wymiary obudowy 111 x 78 x 34 mm;
• Wymiary otworu pod montaż wyświetlacza: 76x39.5mm
• Potencjometr zamocowany na przewodzie ok. 20cm
• Potencjometr elektroniczny;
• Otwory montażowe na płytce;
• Obudowa posiada otwory wentylacyjne;
• Waga: 123g

Zastosowania:

• Regulacja obrotów silników DC do 30A (chwilowo);
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.

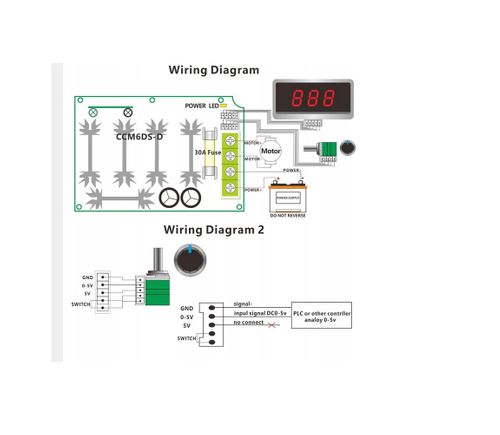

Schemat podłączenia

Podłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora wedug kolejności:

1. Motor + Wyjście +(silnik lub inne)
2. Motor - Wyjście -(silnik lub inne)
3. Power - Wejście -(akmulator, zasilacz)
4. Power + Wejście +(akmulator, zasilacz)

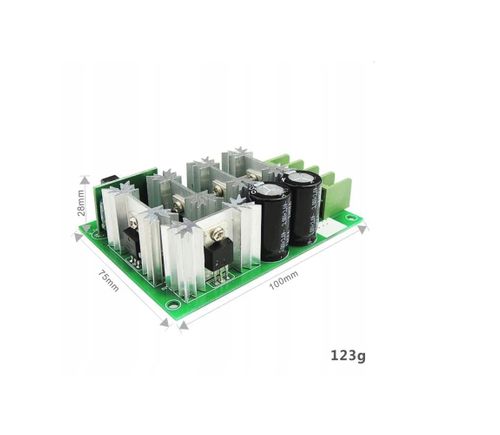

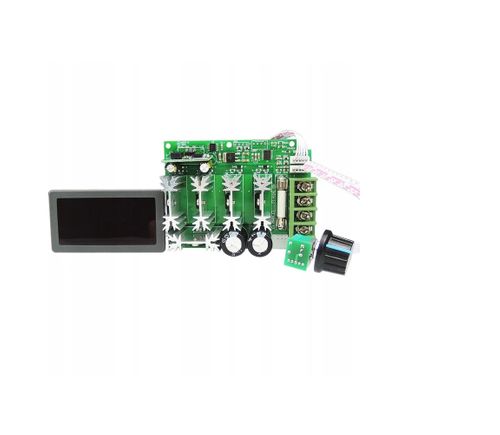

Regulator jest to kompletny, zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 12-80V oraz odbiornik.

Zestaw zawiera:

• Regulator obrotów 12-80V 30A wraz z obudową.
• Paragon lub Faktura VAT- Gwarancja 12 miesięcy dla Firm, 24 miesiące dla klientów detalicznych;
