Regulator PWM silnika DC 10-50V 200A ze zmianą kierunku pracy odbiornika

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 lub 50V stosowany zwykle w maszynach, pojazdach itp.

Regulator może pracować pod obciążeniem ciągłym 100A.

Regulacji dokonujemy widocznym potencjometrem na długim przewodzie.

Regulator posiada możliwość zmiany kierunku pracy odbiornika za pomoca przełącznika, przełącznik posiada pozycję 0 - brak zasilania odbiornika.

Potencjometr wyposażony jest we wbudowany włącznik, co ułatwia eksploatację.

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 10 - 50V czy np. grzałki elektryczne 10 - 50V).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator jest wyposażony w fabryczne radiatory).

Dane techniczne:

• Płynna regulacja obrotów w zakresie: 0%, 5 - 99 %;
• Regulator posiada funkcję wyłączenia, pozycję 0, przez co nie jest wymagana instalacja dodatkowa włącznika przed układem;
• Zmiana kierunku pracy odbiornika;
• Wyświetlacz stosunku napięć na przewodzie 20 cm;
• Pozycja "0" - Brak napięcia na odbiorniku;
• Niski poziom generowanych zakłóceń;
• Częstotliwość pracy PWM: 15KHz;
• Potencjometr: 100k ohm z włącznikiem;
• Zasilanie - 10 - 50V DC;
• Wymiary: 235 x 115 x 65 mm;
• Regulator posiada potencjometr na przewodzie 20cm;
• Otwory montażowe na płytce;
• Otwory montażowe na osłonie.

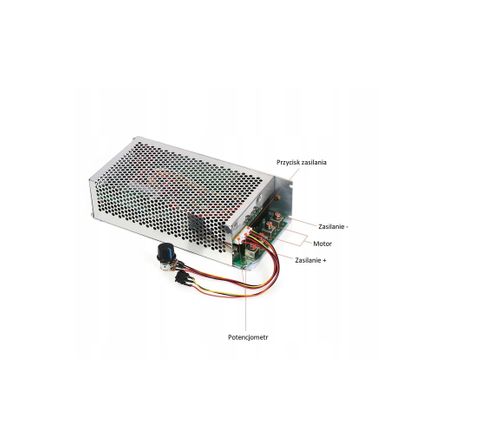

Sposób podłączenia:

1. Wyjście (silnik)
2. Wyjście (silnik)
3. Zasilanie -
4. Zasilanie +

Dopuszczalna moc obciążenia: 0.01 - 5000 W:

• Napięcie pracy 12 V: 12 V * 100A = 1200 W (max)
• Napięcie pracy 24 V: 24 V * 100A = 2400 W (max)
• Napięcie pracy 36 V: 36 V * 100A = 3600 W (max)
• Napięcie pracy 50 V: 50 V * 100A = 5000 W (max)

Zastosowania:

• Regulacja obrotów silników DC do 5000 W;
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.

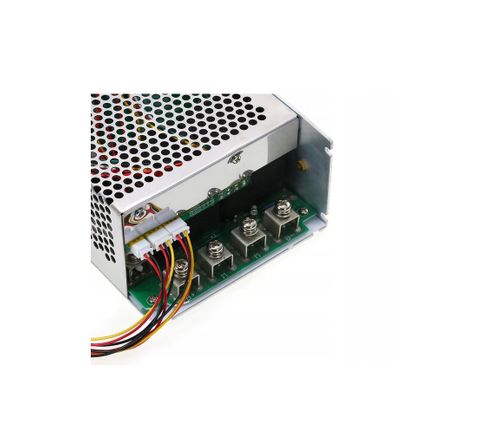

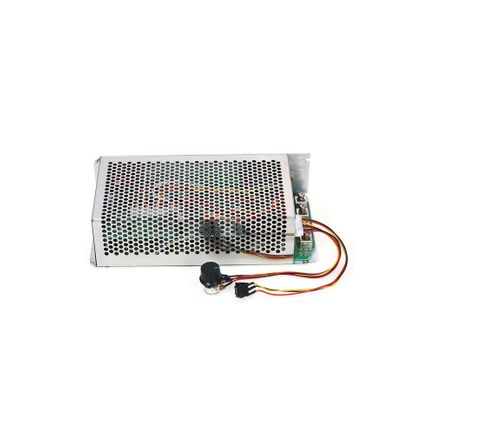

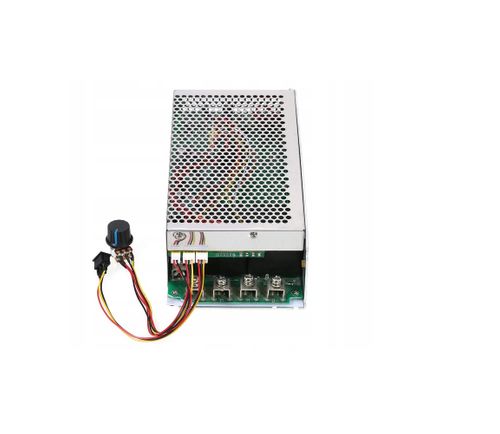

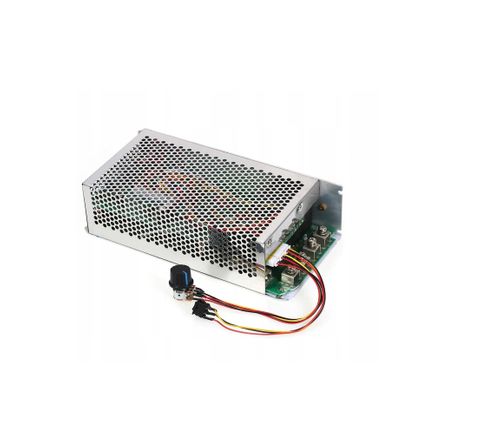

Regulator to kompletny zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 10 - 50V oraz odbiornik.

Zestaw zawiera:

• Regulator obrotów 10 - 50V 200A ze zmianą kierunku pracy odbiornika;
• Obudowa regulatora stalowa;
• Paragon lub Faktura VAT;
• Gwarancja 12 miesięcy dla Firm, 24 miesiące dla klientów detalicznych.
