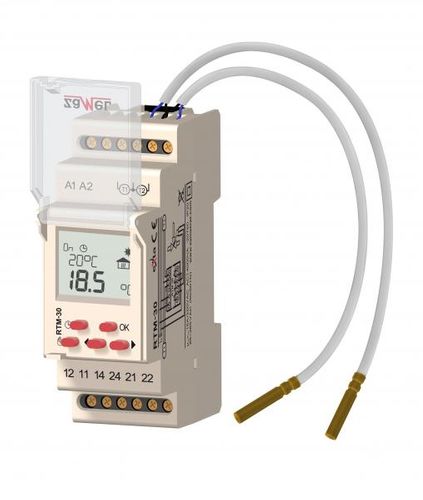

REGULATOR TEMPERATURY 5-95C Z 2 SONDAMI RTM-30/S

Nazwa REGULATOR TEMPERATURY Z 2 SONDAMI Symbol RTM-30/S Opis

Działanie regulatora oparte jest o krzywą grzania/regulacji, którą uzyskujemy przez ręczne wpisanie punktów zawierających temperaturę oczekiwaną i temperaturę odniesienia, wybranie gotowej krzywej lub zmiana funkcji na regulację pokojową. Regulator utrzymuje temperaturę na źródle ciepła odpowiednią do punktu odniesienia (np. temperatury zewnętrznej lub wewnętrznej) wpisaną podczas konfiguracji. Algorytm regulacji w dużym stopniu przyczynia się do obniżenia kosztów ogrzewania dając przy tym pełny komfort regulacji pokojowej lub pogodowej. Do poprawnej pracy regulator wykorzystuje dwa czujniki, które można przedłużyć do 30 m przewodem o przekroju 0,5÷2,5 mm2. Czujnik temperatury odniesienia można zastąpić rezystorem wzorcowym, co powoduje pracę z jednym czujnikiem jak w klasycznej regulacji temperatury.

Regulator może stanowić również doskonałe rozwiązanie wszędzie tam, gdzie chcemy być pewni, że czynnik na pewno opłynął obieg np.: układy chłodzenia lub grzania, ale również tam gdzie wymagana jest odpowiednia różnica temperatur dla zapewnienia optymalnych warunków przy maksymalnie zmniejszonych kosztach np.: cyrkulacja cwu. Zastąpienie jednego czujnika rezystorem wzorcowym powoduje regulację stałą wokół jednego punktu z zachowaniem nastawionej krzywej, aproksymowanej na podstawie wpisanych punktów. Zastąpienie jednego czujnika potencjometrem o podobnej charakterystyce zamienia regulator uniwersalny w klasyczny regulator temperatury, z regulowaną różnicą za pomocą krzywej i histerezą. Pozwala to na sterowanie np. źródłem ciepła w taki sposób, by jego temperatura była większa od nastawionej o różnicę pokrywająca np. straty do otoczenia przez okna itp.

DANE HANDLOWE (RTM-30/S) Wymiary obudowa dwumodułowa (35 mm) 90 x 35 x 66  mm Opakowanie zbiorcze 32  [szt.] Waga 200  g DANE TECHNICZNE (RTM-30/S) Znamionowe napięcie zasilania 85 ÷ 265  V AC Napięcie maksymalne styków 250  V Zakres nastawy temperatury 5 ÷ 95  ºC Kategoria użytkowania AC1 Moc maksymalna przekaźnika 4000  VA Układ styków 2NO/NC Prąd przekaźnika 16  A Znamionowy pobór prądu 60  mA Stopień ochrony obudowy IP20 Mocowanie obudowy szyna  TH35 (PN-EN 60715)
