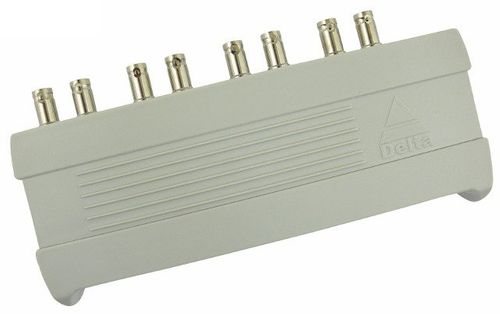

SEPARATOR WIDEO SV-1000/4-G

SEPARATOR VIDEO
SV-1000/4-G

OPIS PRZEDMIOTU

SV-1000/4-G przeznaczony jest do dodatkowego zabezpieczenia czterech torów sygnałowych w instalacjach telewizji przemysłowej, kamer i innych urządzeń chroniąc je przed:

• wyładowaniami atmosferycznymi
• różnicą potencjałów pomiędzy urządzeniami
• prądami płynącymi masą sygnałową

Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. Obudowa po zdjęciu pokrywy umożliwia zamontowanie jej za pomocą wkrętów do ściany (nie wchodzą w skład zestawu).

SPECYFIKACJA TECHNICZNA

• Szerokość pasma: 9Mhz / 1Vpp
• Typ gniazd: 8 gniazd BNC
• Impedancja wejściowa i wyjściowa: 75 Ω
• Wzmocnienie regulowane: (-5) ... (+5)dB (dostęp do potencjometrów po zdjęciu pokrywy)
• Separacja galwaniczna między wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
• Separacja galwaniczna między wejściami a wyjściami sygnałowymi: 1000V (szczytowe)
• Separacja galwaniczna między zasilaniem a wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
• Zasilanie: DC 12V / 300mA
• Wymiary: 213 x 36 x 93mm
• Waga: 310 g

Eliminacja zakłóceń powstałych na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi, poziomymi pasami wolno przesuwającymi się w pionie.

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować poniższy schemat.

Separacja galwaniczna w SV-1000/4-G

Urządzenie posiada zdejmowaną pokrywę!
