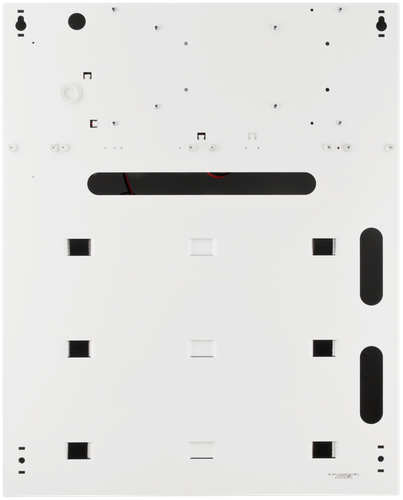

SWITCH PULSAR S64-CRB

SWITCH PULSAR S64-CRB

Najważniejsze cechy

• Zasilanie: 176÷264VAC
• Ilość portów: 6 portów 10/100 Mb/s (4xPoE + 2xUPLINK)
• Zasilanie PoE: 4 porty IEEE 802.3af/at, 52VDC / 30W/port
• Porty UPLINK: 2 porty – do podłączenia rejestratora / switcha / komputera
• Wyjście zasilające rejestrator: 5A/12VDC
• Prąd ładowania akumulatora: 0,5A
• Miejsce na akumulator: 2x17Ah/12V
• Orientacyjny czas podtrzymania: 6h 10min
• Wymiary: W=421, H=535, D+D1=193+14 [+/- 2mm]
• Wymiary miejsca na rejestrator: W2=380, H2=320, D2=65 [+/- 2mm]
• Gwarancja: 2 lata od daty produkcji

Przeznaczenie

Przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 4 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE.

Opis

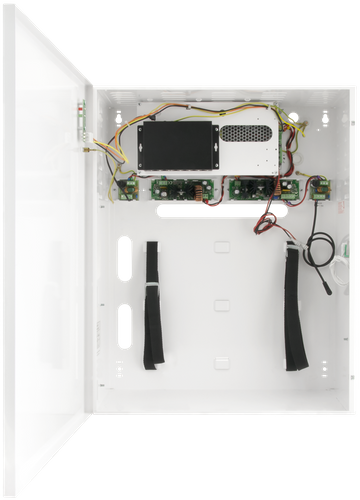

S64-CRB to kompletne rozwiązanie do bezprzerwowego zasilania 4 kamer IP (zasilanie 52VDC) i bezprzerwowego zasilania rejestratora (zasilanie 12VDC). Dodatkowo duże wymiary obudowy pozwalają na montaż wewnątrz rejestratora.

Głównymi elementami tego systemu są:

• 6 portowy switch PoE
• zasilacz buforowy 27,6V pracujący z dwoma akumulatorami 2 x 17Ah / 12V
• przetwornica (DC/DC52115) podbijająca napięcie do wartości 52VDC (zasilanie switch'a PoE)
• przetwornica (DC/DC50SD) obniżająca napięcie do wartości 12V (zasilanie rejestratora)

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Specyfikacja techniczna

• Porty: 6 portów 10/100Mb/s (4 x PoE + 2 x UP LINK)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
• Zasilanie PoE: IEEE 802.3af/at (porty 1÷4), 52V DC / 30W na każdy port * wykorzystywane pary 4/5 (+), 7/8 (-)
• Protokoły, Standardy: IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
• Przepustowość: 1,6Gbps
• Metoda transmisji: Store-and-Forward
• Optyczna sygnalizacja pracy: Zasilanie switch'a ,Link/Act ,PoE Status
