SWITCH PULSAR SF116-CRB

SWITCH PULSAR SF116-CRB

Najważniejsze cechy

• Bezprzerwowe zasilanie PoE dla 16 kamer IP
• Bezprzerwowe zasilanie rejestratora (12VDC)
• Switch 16 portów PoE 10/100Mb/s), (port 1÷16) (dane i zasilanie)
• 15,4W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.3af
• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 1K)
• Miejsce na rejestrator
• Sygnalizacja optyczna
• Obudowa metalowa – kolor biały

Przeznaczenie

SF116-CRB to 16-portowy switch PoE w obudowie metalowej z podtrzymaniem bateryjnym, przeznaczony do zasilania kamer IP pracujących w Standardzie IEEE 802.3af. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE.

Opis

F116-CRB to kompletne rozwiązanie do zasilania i podtrzymania bateryjnego dla 16 kamer IP zasilanych napięciem 52VDC i bezprzerwowego zasilania rejestratora (zasilanie 12VDC). W obudowie znajduje się miejsce na umieszczenie czterech akumulatorów 4x17Ah/12V (połączonych szeregowo) i montaż rejestratora.

Głównymi elementami tego systemu są:

• 16 portowy switch PoE
• zasilacz buforowy 54VDC pracujący z czterema akumulatorami połączonymi szeregowo (4 x 17Ah/12V)
• przetwornica (DC/DC50HV) obniżająca napięcie do wartości 12VDC (zasilanie rejestratora)

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE. Porty oznaczone G1/TP, G2/TP służą do podłączenia kolejnego urządzenia sieciowego poprzez złącze RJ45. Switch posiada również dwa gniazda SFP, które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Na panelu przednim switcha znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED.

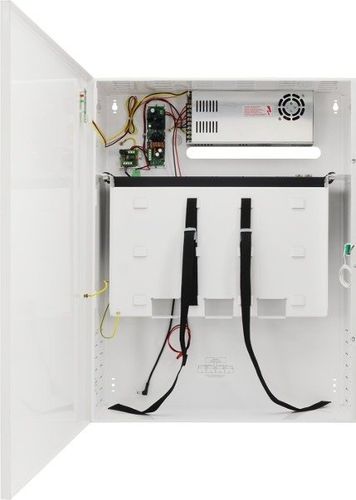

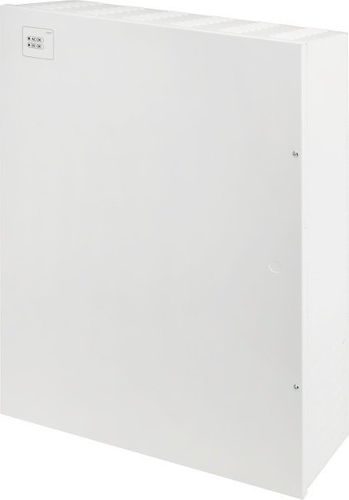

Switch umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na cztery akumulatory 4x17Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). S116-CRB wyposażony jest w dwie diody umieszczone na drzwiach (dioda LED czerwona – oznacza zasilacz zasilany napięciem 230VAC, dioda zielona oznacza obecność napięcia DC). Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzania. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

Uwagi

• Gniazda oznaczone symbolem G1/TP i G1/SFP nie mogą pracować jednocześnie
• Gniazda oznaczone symbolem G2/TP i G2/SFP nie mogą pracować jednocześnie
• Przy pełnym obsadzeniu portów PoE sumaryczny pobór mocy nie powinien przekroczyć 192W
• Obsługiwane protokoły i standardy: IEEE802.3, 802.3u, 802.3x, CSMA/CD, TCP/IP
• Gniazda portów: RJ45
• Obudowa natynkowa, zamykanie – skręcana wkręt walcowy x 2 (możliwość montażu zamka)
• Obudowa posiada dystans 14mm od podłoża montażowego w celu wprowadzenia okablowania
• Obudowa posiada płytę montażową z pasami mocującymi do montażu rejestratora
