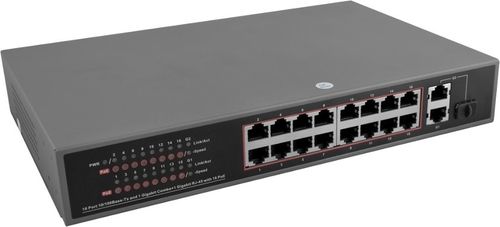

SWITCH PULSAR SF116F1 16xPOE

SWITCH PULSAR SF116F1 16xPOE

Najważniejsze cechy

• Zastosowanie: SF116F1 to 16-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE.
• Zasilanie: 230VAC
• Ilość portów: 18 portów (16xPoE + 2xUPLINK)
• Zasilanie PoE: 16 portów 10/100 Mb/s - IEEE 802.3af/at, 52VDC / 30W/port
• Porty UPLINK: 2 porty 10/100/1000 Mb/s – G1/TP i G2/TP - do podłączenia rejestratora / switcha / komputera
• Gniazda SFP UPLINK: 1 port 10/100/1000 Mb/s – G2/SFP - do podłączenia rejestratora / switcha / komputera
• Wymiary: W=280 H=44 D=180 [+/- 2mm]
• Gwarancja: 2 lata od daty produkcji

Zastosowanie

Przykłady podłączenia

Przeznaczenie

SF116F1 to 16-portowy switch PoE przeznaczony do zasilania kamer IPpracujących w standardzie IEEE 802.3af/at.Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE. Portyoznaczone G1 oraz G2 służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Switch posiada równieżgniazdo SFP, które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwia transmisję po światłowodzie. Napanelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzaniaoddzielnego kabla zasilającego do każdego urządzania. Oprócz kamer w ten sposób mogą być zasilane urządzeniasieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

Specyfikacja techniczna

Porty

• 16 x PoE (10/100Mb/s) (RJ-45)
• 2 x UpLink (10/100/1000Mb/s) (RJ-45)
• 1 x UpLink (10/100/1000Mb/s) (SFP) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX

Zasilanie

• PoE IEEE 802.3af/at (porty 1÷16), 54VDC / 30W na każdy port *
• wykorzystywane pary 1/2 (+), 3/6 (-)

Protokoły, Standardy

• IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP

Przepustowość

• 7,2Gbps Metoda transmisji Store-and-Forward

Optyczna sygnalizacja pracy

• Zasilanie switch'a;
• Link/Act;
• PoE Status

Zasilanie

• 90 ÷ 264VAC 50÷60Hz / 1,2A / 230VAC max.

Warunki pracy

• Temperatura -10°C ÷ 40°C,
• Wilgotność względna 5% - 90%, bez kondensacji

Wymiary

• W=280, H=44, D=180 [+/- 2mm]

Akcesoria dodatkowe

• blachy mocujące do podłoża

Waga netto / brutto

• 2,1 / 2,4kg

Klasa ochronności PN-EN 60950-1:2007

• II (druga)

Temperatura składowania

• 20°C ÷ 60°C

Deklaracje, gwarancja

• CE, 2 lata od daty produkcji
