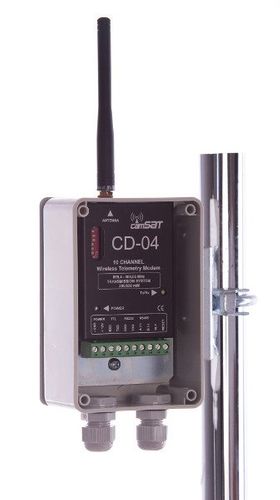

TELEMETRIA CAMSAT CD-04 1234

SYSTEM TELEMETRYCZNY
CAMSAT CD-04
BEZPRZEWODOWY
DO STEROWANIA KAMERAMI

NAJWAŻNIEJSZE CECHY

• 10 niezależnych kanałów pracy
• regulowana moc nadawcza 500mW
• prędkości transmisji od 1200 d0 9600bps
• płynna transmisja dwukierunkowa (half duplex)
• praca w wolnym i stabilnym paśmie 869 MHz
• płynna praca bez opóźnień
• transmisja przezroczysta dla stosowanego protokołu
• nie wymaga widzialności optycznej anten
• możliwości retransmisji sygnału
• obudowa zewnętrzna
• szybka i łatwa instalacja

ZASTOSOWANIE

• dwukierunkowe przesyłanie protokołu RS485, RS232 oraz TTL 5V
• sterowanie kamerami obrotowymi
• sterowanie rejestratorami DVR
• zdalne zarządzanie systemami alarmowymi oraz ppoż.

Profesjonalny moduł telemetrii CAMSAT CD 04 o mocy 500mW, pracujący w wolnym paśmie ISM 869MHz, umożliwia bezprzewodową obsługę zaawansowanych kamer obrotowych i rejestratorów DVR na odległość 6km. Realizuje dwukierunkową transmisją telemetryczną (half duplex), która jest wymagana dla większości kamer obrotowych (np. funkcje alarmów z kamer czy potwierdzenie odebrania rozkazów).

Systemy CAMSAT CD04 zostały zaprojektowane pod kątem spełnienia wszystkich wymagań stawianych instalacjom CCTV oraz nowoczesnej automatyki. Mogą być one w prosty sposób łączone z systemami CAM5816h, TCO5807h jak i inne urządzenia bezprzewodowe wideo. Moduł CD04 doskonale zastępuje łącza przewodowe, ponieważ nie ogranicza w żaden sposób funkcji sterowania. Obsługuje wszelkiego rodzaju kamery obrotowe oraz rejestratory wyposażone w dowolny protokół z interfejsem RS485 lub RS232.

SPECYFIKACJA TECHNICZNA

• Częstotliwość pracy: 869.40...869.65 MHz
• Moc: przełączana 200mW / 500mW
• Zasięg: 6 km
• Dostępna ilość kanałów: 10
• Interfejsy wideo: RS485, RS232, TTL 5
• Prędkość transmisji: 1200, 2400, 4800, 9600bps
• Czułość: -115 dBm
• Impedancja: 50 Ω
• Modulacja: RC2FSK
• Zasilanie: DC 10...15V 400mA
• Temperatura pracy: -20...+55°C
• Zastosowanie: Zewnętrzne
• Wymiary: 80x120x75mm

SYSTEM WSPÓŁPRACUJE Z TAKIMI PROTOKOŁAMI JAK:

PELCO-D, PELCO-P, LG Multix, D-max, VICON, GANZ, SAMSUNG, COP-2, Santachi, PANASONIC, Longcomity, HUNDA600, LILIN, VICON, MOLYNX, KALATEL, VCL, Reserved, ALEC, COP-1, Ultrak, BOSCH Bi-faza (z dodatkowym konwerterem), ARITECH, Sensormatic, Baxal, Dynacolor
