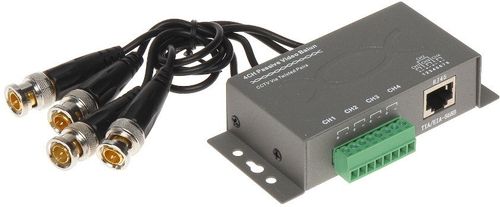

TRANSFORMATOR VIDEO 4-KROTNY TR-4M

Transformator Video 4-krotny TR-4M

Przeznaczenie

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Opis

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. Całość zamknięta w metalowej obudowie.

Przykładowe zastosowanie

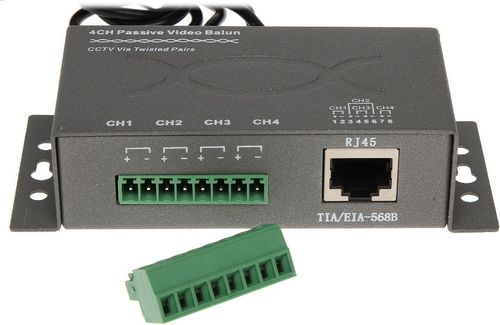

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45. Wtyk zaprawiony według standardu T568B

1) Biało/Pomarańczowy - sygnał (+) kamery nr 1

2) Pomarańczowy - sygnał (-) kamery nr 1

3) biało/zielony - sygnał (+) kamery nr 2

4) niebieski - sygnał (-) kamery nr 3

5) biało/niebieski - sygnał (+) kamery nr 3

6) zielony - sygnał (-) kamery nr 2

7) biało/brązowy - sygnał (+) kamery nr 4

8) brązowy - sygnał (-) kamery nr 4

A) Kamera 1

B) Kamera 2

C) Kamera 3

D) Kamera 4

Specyfikacja techniczna

• Standard:: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
• Rodzaj urządzenia:: Pasywne
• Liczba kanałów:: 4 szt. Wideo
• Zasięg wideo:: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
• Napięcie we/wy 75Ω (CVBS):: 1 Vpp
• Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
• Separacja między wejściami:: > -50 dB
• CMRR (dB @ 5MHz):: 60 dB
• Impedancja złącza koncentrycznego:: 75 Ω
• Impedancja złącza symetrycznego:: 100 Ω
• Typ złącza koncentrycznego:: 4  x BNC Wtyk na przewodzie
• Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)
• Temperatura pracy:: -10 °C ... 70 °C
• Dopuszczalna względna wilgotność otoczenia:: < 95 %
• Waga:: 0.175 kg
• Wymiary:: 105  x 58  x 25 mm
