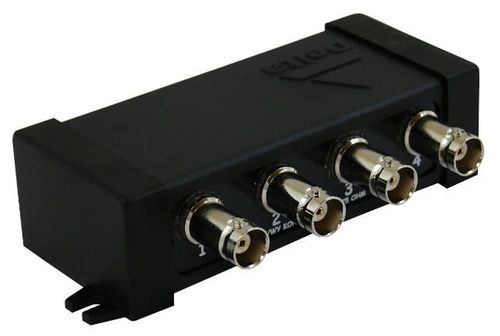

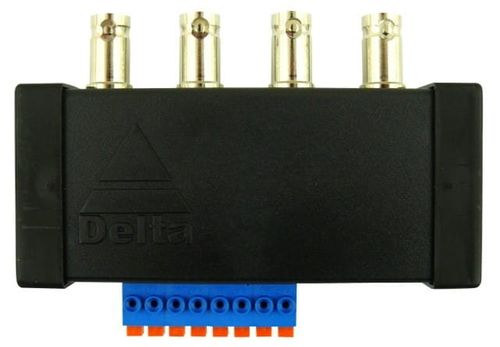

TRANSFORMATOR WIDEO TR-4P

TRANSFORMATOR VIDEO TR-4P

OPIS

TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Dedykowany do kamer AHD, CVI, TVI, PAL.

SPECYFIKACJA

Standard	HD-TVI, HD-CVI, AHD, PAL, SECAM, NTSC
Rodzaj urządzenia	Pasywne
Liczba kanałów	4 szt. Wideo
Zasięg wideo	max. 400 m UTP kat. 5e
Napięcie we/wy 75Ω (CVBS)	1 Vpp
Tłumienie przelotowe	- 0.5 dB @ 5 MHz
Zakres pasma wideo	0 ... 50 MHz ( -3 dB )
CMRR (dB @ 5MHz)	50 dB
Impedancja złącza koncentrycznego	75 Ω
Impedancja złącza symetrycznego	100 Ω
Separacja między wejściami	> -50 dB
Typ złącza koncentrycznego	4 x BNC Gniazdo proste
Typ złącza symetrycznego	Zaciski kablowe / RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy	-50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia	< 95 %
Waga	0.105 kg
Wymiary	120 x 30 x 62 mm
Gwarancja	Dożywotnia gwarancja

Przykładowe zastosowanie transformatora. Sposób podłączenia dwóch transformatorów w celu przesłania obrazu z czterech kamer.

KOLEJNOŚĆ UŁOŻENIA PRZEWODÓW WEWNĄTRZ STYKU RJ-45 (Wtyk RJ-45 zaprawiony według standardu: T568B)

NR	Kolor	Zastosowanie
1	Biało-pomarańczowy	sygnał (+) kamery nr 1
2	Pomarańczowy	masa (-) kamery nr 1
3	Biało-zielony	sygnał (+) kamery nr 2
4	Niebieski	masa (-) kamery nr 3
5	Biało-niebieski	sygnał (+) kamery nr 3
6	Zielony masa	(-) kamery nr 2
7	Biało-brązowy	sygnał (+) kamery nr 4
8	Brązowy masa	(-) kamery nr 4

W SKŁAD ZESTAWU WCHODZI

• Transformator video TR-4P (nr kat. 4950)
• Gwarancja
• Faktura VAT lub paragon fiskalny

Ilość kanałów: 4 szt.
Przesył dźwięku: Nie
Przesył zasilania: Nie
Rodzaj transformatora: Pasywny
Typ złącza: 4 x BNC Gniazdo proste
Typ złącza symetrycznego: Zaciski kablowe / RJ-45 Gniazdo
Wymiary w mm (sz. x wys. x gł.): 120 x 30 x 62 mm
Zasięg: do 400 m kolor, do 600 m cz/b
