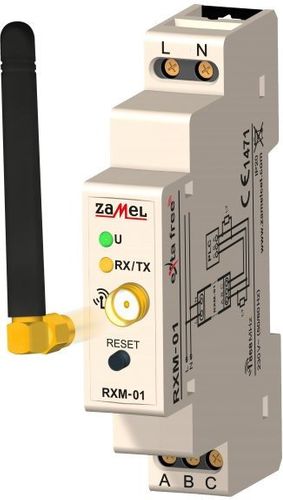

Translator RS485 EXTA FREE RXM-01

Translator RS485
Exta Free RXM-01

Najważniejsze cechy

• współpraca z odbiornikami bezprzewodowego systemu sterowania EXTA FREE
• współpraca z urządzeniami pracującymi w standardzie MODBUS (np. sterowniki programowalne)
• montaż w rozdzielnicy na szynie TH 35
• duży zasięg działania (do 300m)
• sygnalizacja optyczna zasilania i transmisji danych
• możliwość podłączenia zewnętrznej anteny ANT-01, montowanej na zewnątrz rozdzielnicy
• możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01

UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.

Opis przedmiotu

Translator RS485/EXTA FREE RXM-01 to nadajnik radiowy, umożliwiające wysłanie sygnału sterującego z rozdzielnicy głównej budynku lub innej lokalizacji, w której zamontowane są urządzenia automatyki budynkowej na szynie TH 35. Urządzenie w sposób naturalny stanowi rozszerzenie możliwości tradycyjnych, przewodowych urządzeń automatyki budynkowej EXTA, może także współpracować z dowolnym, innym systemem automatyki przekaźnikowej. Dodatkowo, translator daje możliwość połączenia systemów inteligentnego budynku lub sterowników/przekaźników programowalnych z systemem EXTA FREE - poprzez standardowy protokół RS485.

Specyfikacja

• Znamionowe napięcie zasilania nadajnika: 230 V AC
• Częstotliwość: 868 MHz
• Kodowanie: transmisja z adresacją
• Ilość kanałow nadajnika: 127
• Zasięg działania nadajnika: 300 m
• Stopień ochrony nadajnika: IP20
