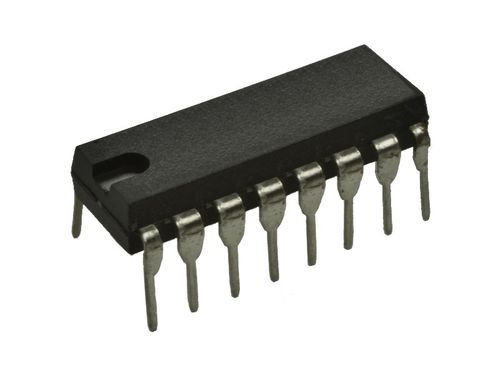

Układ scalony 74155 DIP16

74155 – podwójny dekoder/demultiplekser 2 linii na 4

Układ 74155 zawiera dwa sprzężone dekodery/demultipliksery 2 linii na 4 (ang.Dual 2-Line To 4-Line Decoders/Demultiplexers). Linie adresowe A i B są wspólne dla obu demultiplekserów i służą do wybierania wyjść Y. Wejście G w stanie niskim 0 uaktywnia wybrany demultiplekser. Wejście C jest wejściem danych. Jeśli dany demultiplekser jest aktywny, to stan 1C pojawia się w postaci zanegowanej na wyjściu 1Yn, które jest wybierane przez linie adresowe B i A (21). Drugi demultiplekser działa identycznie z tą różnicą, iż nie neguje sygnału z wejścia 2C (tzn. samo wejście jest aktywne w stanie niskim i na wybranym wyjściu 2Yn również pojawi się stan niski).
