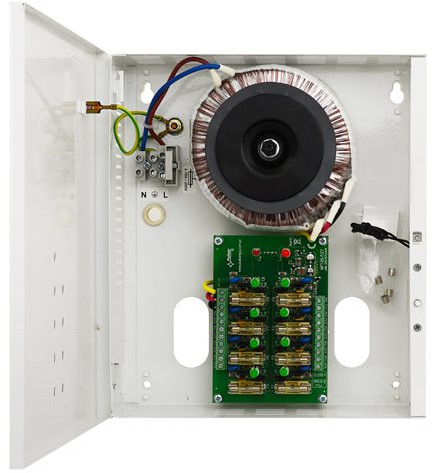

ZASILACZ PSAC08246

Zasilacz toroidalny PSAC08246
24V AC 6A

Najważniejsze cechy

• Wyjście zasilania 8x 0,75A/24V AC lub 27V AC do kamer analogowych
• Napięcie zasilania 230V AC
• 8 wyjść niezależnie zabezpieczonych bezpiecznikami 1A
• Możliwość wyboru bezpiecznika za pomocą zworki: topikowy lub polimerowy PTC
• Sygnalizacja optyczna LED
• Wyjście techniczne FPS sygnalizacji awarii
• Zabezpieczenia: Przeciwzwarciowe SCP, Przeciążeniowe OLP, Termiczne OHP, Przepięciowe, Antysabotażowe
• Gwarancja – 5 lat od daty produkcji

Przeznaczenie

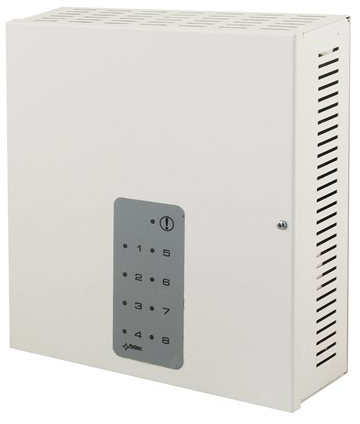

Zasilacz AC/AC PSAC 08246 przeznaczony jest do zasilania kamer analogowych lub innych urządzeń wymagających stabilizowanego napięcia o wartości 24V AC lub 27V AC i wydajności całkowitej 6A@24V AC. Zasilacz posiada 8 wyjść niezależnie zabezpieczonych bezpiecznikami topikowymi lub polimerowymi PTC. Zakres napięcia wyjściowego regulowany jest skokowo za pomocą odpowiednich zworek, niezależnie dla każdego wyjścia AUX. Zasilacz umieszczony jest w obudowie metalowej wyposażonej w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Specyfikacja

• Zasilanie: 230V AC (-15%/+10%) 50Hz
• Pobór prądu: 0,75 A max.
• Moc zasilacza S: 150VA
• Napięcie wyjściowe: U1 - 23,0÷28,0V AC (100% obciążenia ÷ 0% obciążenia) U2 - 25,5÷31,5V AC (100% obciążenia ÷ 0% obciążenia)
• Zakres nastawy napięcia: U1/U2 (wybierane zworką)
• Prąd wyjściowy AUX: 8x 0,75A Σ6,0 A@24V AC max lub 8x 0,69A Σ5,5 A@27V AC max
• Zabezpieczenie przed zwarciem SCP: 8x F 1,0A bezpiecznik topikowy lub PTC 1A - uszkodzenie bezpiecznika topikowego wymaga wymiany wkładki topikowej
• Zabezpieczenie przed przeciążeniem OLP: obwód AC 24V - 8x F 1,0A lub PTC 1A obwód AC 230V - 1x T 3,15A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie termiczne: wewnętrzne transformatora
• Zabezpieczenie antysabotażowe - TAMPER sygnalizujące otwarcie obudowy zasilacza: - mikrowyłącznik, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
• Wyjścia techniczne - FPS wyjście sygnalizujące awarię jednego z wyjść AUX (zadziałanie bezpiecznika): - typ OC, 50mA max. stan normalny - poziom L (0 V) stan awarii - poziom hi-Z
• Optyczna sygnalizacja pracy Diody LED: stan zasilania AC/DC
• Warunki pracy: II klasa środowiskowa, -10 oC÷40 oC
• Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
• Wymiary: 210 x 228 x 64+8 [mm] (WxHxD)
• Waga netto/brutto: 3,27kg / 3,5kg
• Zamykanie: Wkręt walcowy (z czoła)
• Deklaracje, gwarancja: CE, RoHS, 5 lat od daty produkcji
• Uwagi: Obudowa posiada dystans od ściany (podłoża) - 8 mm Chłodzenie zasilacza - konwekcyjne
