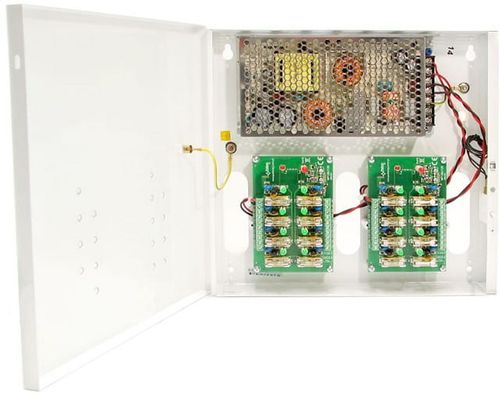

ZASILACZ PSDC16128

ZASILACZ PRZEMYSŁOWY
PULSAR PSDC16128
120W MAX

NAJWAŻNIEJSZE CECHY

• obudowa: metalowa, IP20, z panelem sygnalizacyjnym
• wyjście zasilania:: 16x 0,5A / 12V lub 8x 1,0A / 12V
• zasilanie: AC 176÷264V , DC 248÷373V
• częstotliwość zasilania: 47÷63Hz lub DC
• moc zasilacza: 120 W max.
• pobór prądu: 1.5A/230V AC
• wymiary: W=280 H=256 D=52 mm
• zabezpieczenie przeciwzwarciowe, przeciążeniowe, nadnapięciowe
• optyczna sygnalizacja stanu pracy

OPIS

Zasilacz stabilizowany PSDC-16128 przeznaczony jest do zasilania urządzeń wymagających stabilizowanego napięcia o wartości 12V DC (12,0V÷15,0V DC). Podstawowe cechy zasilacza:

• 16 wyjść zabezpieczonych niezależnie bezpiecznikami: F 500mA lub PTC , awaria (zwarcie) w obwodzie któregoś z wyjść spowoduje przepalenie wkładki bezpiecznikowej lub zadziałanie PTC i odłączenie obwodu od zasilania DC (+U).
• optyczna sygnalizacja pracy informująca o stanie: wyjść i/lub awarii.
• wyjście techniczne AW informujące o awarii wyjścia (zadziałanie SCP), służące do zdalnej kontroli pracy.
• zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), nadnapięciowe (OVP).
• regulacja napięcia wyjściowego: w przypadku instalacji, gdzie występują znaczące spadki napięć na rezystancji. przewodów doprowadzających do odbiorników, możliwa jest korekta wartości napięcia potencjometrem P1 (12,0V÷16,5V DC).
• zasilacz wykorzystuje nowoczesny moduł zasilacza impulsowego.
• metalowa obudowa (kolor RAL 9003) z panelem sygnalizacyjnym.

PARAMETRY ELEKTRYCZNE

• napięcie zasilania: 176 ÷264 V AC, 248 ÷373 V DC
• częstotliwość zasilania: 47÷63Hz lub DC
• moc zasilacza P: 120W max.
• pobór prądu: 1,5 A /230 V AC (40A/230 V AC „zimny start”)
• napięcie wyjściowe: 12,5V DC nom.
• czas podtrzymania napięcia wyjściowego: 30 ms
• zakres nastawy napięcia: 12,0V÷16,5 V DC (-5%/+5%), 1x regulacja P1
• napięcie tętnienia: 120 mV p-p max.
• prąd wyjściowy: 16x 0,5A lub 8x F 1,0A (bezpieczniki z zestawu) ΣI= 8,0A
• zabezpieczenie przed zwarciem: SCP LISTWA LB8/AW (A , B) 16x F 0,5A (bezpiecznik topikowy) lub PTC 0,5A lub 8xF 1A (bezpieczniki z zestawu) MODUŁ ZASILACZA 110% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu, powrót automatyczny po ustaniu awarii
• zabezpieczenie przed przeciążeniem: OLP 110% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu, powrót automatyczny po ustaniu awarii
• zabezpieczenie nadnapięciowe: OVP 17,25 V÷ 20,25V odłączenie napięcia wyjściowego, przywracane ręcznie- odłączenie zasilania AC Wyjścia techniczne: - AW (A, B) wyjścia sygnalizujące awarię bezpiecznika (przepalenie) listw LB8/AW A, B ( zadziałanie SCP) typ OC, 50mA max, stan normalny: poziom L (0V), awaria: poziom hi-Z Bezpiecznik F T 5A/250V Bezpieczniki F1÷ F8 F 0,5A/250V lub F 1,0A (z zestawu) lub PTC 0,5A (wybór ręczny)

PARAMETRY MECHANICZNE

• wymiary obudowy: 285 x 261 x 58 (280 x 256 x 52) (WxHxD)
• mocowanie: 247 x 225 x Φ 6 (WxH)
• waga netto/brutto: 2,03/2,2 kg
• kolor obudowy: biały
• zamykanie: wkręt walcowy: od czoła obudowy
• złącza:
  zasilanie: 230 V AC: Φ0,63-2,05 (AWG 22-12)
  wyjścia AUX : Φ0,51- 2,05 (AWG 24-12) LB8/AW : Φ0,51- 2,05 (AWG 24-12)
• uwagi: obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania, chłodzenie konwekcyjne

BEZPIECZEŃSTWO UŻYTKOWANIA

• klasa ochronności: PN-EN 60950-1:2004 I (pierwsza)
• stopień ochrony: PN-EN 60529: 2002 (U) IP20
• wytrzymałość elektryczna izolacji:
  pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza (I/P-O/P) 3000 V AC min.
  pomiędzy obwodem wejściowym a obwodem ochronnym PE (I/P-FG) 1500 V AC min.
  pomiędzy obwodem wyjściowym a obwodem ochronnym PE (O/P-FG) 500 V AC min.
• Rezystancja izolacji: - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym 100 MS, 500 V DC

PARAMETRY EKSPLOATACYJNE

• temperatura pracy: -10ºC...+50ºC
• temperatura składowania: -25ºC...+60ºC
• wilgotność względna: 10%...90%, bez kondensacji
• wibracje w czasie pracy: niedopuszczalne
• udary w czasie pracy: niedopuszczalne
• nasłonecznienie bezpośrednie: niedopuszczalne
• wibracje i udary w czasie transportu: Wg PN-83/T-42106

W SKŁAD ZESTAWU WCHODZI:

• zasilacz przemysłowa Pulsar PSDC16128 (nr kat. 2434)
• faktura VAT lub paragon fiskalny
• gwarancja

Akustyczna sugnalizacja pracy: Nie
Ilość wyjść: 16 szt.
Moc zasilacza: 96W
Napięcie wyjściowe (zasil. skrz.): 12,5V DC nom
Napięcie zasilające stałe: -
Napięcie zasilające zmienne: AC 176÷264V , DC 248÷373V
Obciążenie wyjścia: 500 mA
Obsługiwany akumulator: NIE
Optyczna sygnalizacja pracy: Tak
Regulacja napięcia: Tak
Wymiary przedmiotu: W=280 H=256 D=52 mm
Zabezpieczenia: brak
Zabezpieczenia nadnapięciowe OVP: Tak
Zabezpieczenie przed przepięciami OLP: Tak
Zabezpieczenie przed rozładowaniem akumulatora UVP: Nie
