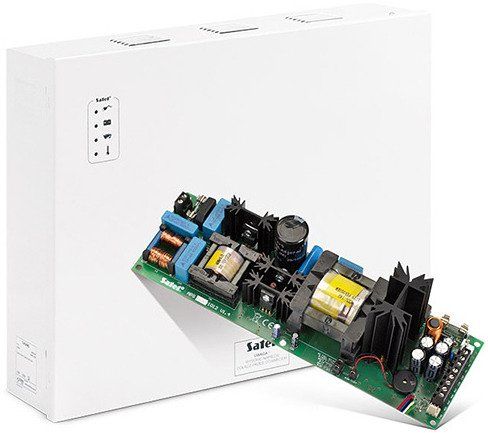

ZASILACZ SATEL BUFOR. APS-524

ZASILACZ BUFOROWY
SATEL APS-524

NAJWAŻNIEJSZE CECHY

• zasilacz impulsowy 24V DC
• wydajność prądowa: 5A
• miejsce na dwa akumulatory 12V 17Ah(18Ah)
• 4 wyjścia OC

OPIS PRZEDMIOTU

Zasilacz buforowy APS-524 został zaprojektowany z myślą o instalacjach elektrycznych zasilanych napięciem stałym 24 V (np. systemy kontroli dostępu). Dzięki zastosowaniu układu zasilacza impulsowego o dużej sprawności energetycznej, zasilanego wprost z sieci napięciem 230 V AC, zminimalizowano straty cieplne zwiększając jednocześnie niezawodność pracy. Zasilacz posiada wejściowy filtr przeciwzakłóceniowy i układ korekcji współczynnika mocy, a także zabezpieczenie przeciwzwarciowe i przeciążeniowe. Precyzyjna regulacja napięcia, mikroprocesorowa kontrola stanu naładowania akumulatora i funkcja automatycznego odłączenia w przypadku jego nadmiernego rozładowania, pozwalają dłużej użytkować akumulator, bez ryzyka jego zniszczenia. Do współpracy z zasilaczem zalecane są dwa akumulatory ołowiowe o napięciu 12 V i pojemności 17 Ah, połączone szeregowo za pomocą dołączonego kabla. Zasilacz został wyposażony w cztery diody świecące LED sygnalizujące: stan zasilania sieciowego i akumulatora, oraz sytuację przeciążenia prądowego wyjścia i nadmiernego wzrostu temperatury. Wykryte awarie są sygnalizowane na wyjściach typu OC, jak również mogą być sygnalizowane akustycznie. Podczas prawidłowej pracy zasilacza wyjścia są zwarte do masy (0 V), natomiast w przypadku wystąpienia awarii odpowiednie wyjście (zacisk) zostaje odłączone od masy. Styk sabotażowy umieszczony na obudowie pozwala np. włączyć zasilacz w obwód sabotażowy systemu alarmowego.

CHARAKTERYSTYKA

• zasilacz impulsowy 24 V DC o wysokiej efektywności nie wymagający transformatora sieciowego
• wydajność prądowa zasilacza: 5 A
• zabezpieczenia przeciwzwarciowe, przeciwprzeciążeniowe i przeciwprzegrzaniowe
• możliwość dołączenia akumulatora żelowego ołowiowego
• układ ładowania akumulatora z regulacją prądu
• zabezpieczenie przed pełnym rozładowaniem akumulatora
• 4 wyjścia OC przystosowane do zdalnego dozoru
• optyczna sygnalizacja stanu zasilania sieciowego, akumulatora, przegrzania i przeciążenia
• akustyczna sygnalizacja awarii

SPECYFIKACJA TECHNICZNA

• Klasa środowiskowa: I
• Napięcie wyjściowe (±15%): 24 V DC
• Obciążalność wyjść typu OC: 50 mA
• Typ akumulatora: 2 x 12 V 17 Ah
• Wydajność prądowa zasilacza: 5 A
• Wymiary obudowy: 403 x 323 x 100 mm
• Wymiary płytki elektroniki: 233 x 73 mm
• Zakres temperatur pracy: +5…+40 °C
• Napięcie zasilania płyty głównej (±15%): 230 V AC 50 Hz
• Masa: 3400 g
