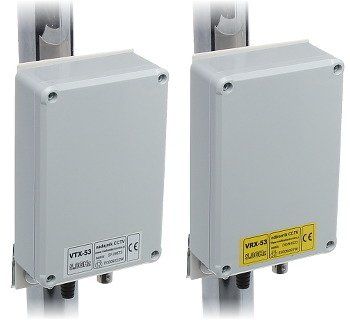

ZESTAW VID-7A 5915

Zestaw nadawczo-odbiorczy
5.8GHz, z wbudowanymi antenami

Opis przedmiotu

VID-7A jest urządzeniem które zostało zaprojektowane do bezpośredniej współpracy z kamerami CCTV. Umożliwia przesyłanie drogą radiową sygnału fonii oraz wizji. Urządzenia posiadają wbudowaną antenę, która umożliwia dobrą transmisję na odległość do 300m i może pracować na jednym z 7 dostępnych kanałów. Kanał wybiera się zmieniając pozycję zwory na płytce.

W celu poprawnej pracy, nadajnik z odbiornikiem powinny być dla siebie widoczne optycznie oraz muszą mieć ustawione te same kanały (zwory w jednakowej konfiguracji). Urządzenie może pracować na zewnątrz pomieszczeń, jednak pod zadaszeniem.

Obudowy ze względu na złącza należy traktować jako bryzgoszczelne. Uchwyty do masztu w zestawie.

Specyfikacja

• Liczba kanałów: 7
• Zakres częstotliwości: 5.735 ... 5.855 GHz
• Zestawienie kanałów: Ch 1 = 5.735 GHz Ch 2 = 5.755 GHz Ch 3 = 5.775 GHz Ch 4 = 5.795 GHz Ch 5 = 5.815 GHz Ch 6 = 5.835 GHz Ch 7 = 5.855 GHz
• Moc nadajnika: < 20 mW
• Czułość odbiornika: -80 dB/m
• Zasięg transmisji: max. 300 m
• Modulacja: FM (CCIR 405)
• Poziom sygnału wideo: 1 Vpp / 75 Ω
• Poziom sygnału Audio: 1 Vpp / 1.5 kΩ
• Kąt widzenia anteny: 30 °
• Zasilanie: 11 V ... 15 V DC / 130 mA
• Warunki poprawnej pracy: zestaw (nadajnik i odbiornik) obsługujący tę samą kamerę, musi mieć ustawiony ten sam kanał (przełącznik na tym samym numerze) na jednym obiekcie, każdy z użytych zestawów musi mieć wybrany inny kanał anteny nadajnika i odbiornika powinny być dla siebie widoczne optycznie (brak przeszkód pomiędzy nimi w postaci budynków, ścian, drzew, itp.)
• Maksymalna średnica masztu: Ø 43 mm
• Temperatura pracy: -25 °C ... 70 °C
• Wymiary: 80 x 138 x 39 mm

W skład zestawu wchodzą:

• nadajnik z wbudowaną anteną
• odbiornik z wbudowaną anteną
• obejmy do mocowania na maszcie
